3DViewStation Desktop Viewer

Schneller, universeller 3D CAD Desktop Viewer für den Einsatz auf Desktop PCs, Notebooks und Windows Tablets.

Die 3DViewStation Desktop Version ist unser beliebtestes Produkt. Dieser Desktop Viewer wird auf Ihrem lokalen PC installiert und kann über 60 Datenformate aus den Bereichen 3D CAD, 2D CAD, Bilder und Office sehr schnell visualisieren. Neben dem reinen Viewing stehen aber viele Funktionalitäten zur Verfügung. Das sind Navigation, Selektion, Suche & Filter, Messen, Bemaßen, Schneiden, Vergleichen. Aber auch erweitertes Digital Mockup, Redline / Markup, Explodieren, Volumenberechnung, Aufbereitung für Besprechungen, KnowHow Schutz, Content Erzeugung für die technische Dokumentation und vieles mehr. Mit dem Desktop Viewer kann man ohne Vorbereitung CAD Daten diverser CAD Systeme einfach per drag & drop einem Modell hinzufügen – das ist echtes Multi-CAD DMU (Digital Mockup). Die 3DViewStation Desktop Version funktioniert nicht nur alleine für sich (Stand Alone), sondern dank APIs auch integriert in beliebige führende Systeme.

Testversion jetzt herunterladen



Kontakt aufnehmen

Wir beraten Sie gerne

Vertrieb
+49 2408 9385 517


Die 3DViewStation Desktop Version im Überblick

Desktop Viewer

  • Der Klassiker für die lokale Nutzung
  • Liest über 60 Datenformate
  • 180+ Funktionen von einfacher Visualisierung bis fortgeschrittene Analysen und Digital Mockup
  • Äußerst schneller Desktop Viewer
  • Einfache Bedienung
  • 3D CAD Viewer für echtes Multi-CAD DMU
  • Desktop Viewer Für kleine, mittlere und große Fertigungsunternehmen
  • Der Desktop Viewer ist ideal für Poweruser und Reisende, die mit lokalen Daten arbeiten müssen
  • Erweiterung um Plugins möglich

Unterstützte Prozesse

  • Projekt Reviews
  • Vertrieb
  • Arbeitsvorbereitung
  • Fertigung
  • Engineering
  • Änderungswesen
  • Einkauf
  • Marketing
  • Technische Dokumentation
  • Qualitätssicherung
  • Kollaboration

Einsatzmöglichkeiten

  • Desktop PC, Notebook, Windows Tablet
  • lokale Installation
  • Betrieb auch auf virtuellen Maschinen (VMs)
  • läuft alleine (Stand Alone)
  • kann integriert werden
  • Festplatz oder Floating- (Netzwerk-) Lizensierung

6 Gründe, warum Sie den Kisters 3DViewStation Desktop Viewer als Ihr Visualisierungstool einsetzen sollten:

  • Dieser 3D CAD Viewer läuft auch auf Business Notebooks mit onboard Grafikkarten und sogar ganz ohne Grafikkarte
  • Die Kisters 3DViewStation Desktop Version unterstützt viele Datenformate
  • Der Kisters 3DViewStation Desktop Viewer ist extrem schnell
  • Die Desktop-Version der 3D-ViewStation verfügt über eine reichhaltige Funktionalität. Sie reicht von der einfachen Anzeige über die Vorbereitung von Meetings oder Arbeitsgruppen bis hin zur Erstellung technischer Dokumentationen und hochwertiger Digital Mockups.
  • Der 3D ViewStation Desktop Viewer ist trotzdem einfach zu bedienen
  • Die Kisters 3DViewStation Desktop Version kann in jedes führende System, wie z.B. ein PLM System, integriert werden

Datenformate

Import & Export

  • 3D Import - native & neutral CAD:
    Catia, NX, Creo, Solidworks, SolidEdge, Inventor. SAT, Parasolid, JT, STEP. 3D-PDF, Revit, GLTF. 3DXML, STL, VRML…
  • 2D Import - Zeichnungen, Office, Bilder:
    Catia CatDrawing, NX 2D, Creo DRW, Solidworks slddrw, DWG, DXF. HPGL, 2D-PDF, TIFF, JPEG
  • 3D Export:
    STEP, JT, 3D-PDF. 3MF, Parasolid, STL, VRML
  • 2D Export:
    DXF, PDF, CGM. PNG, SVG, BMP…

Funktionen

CAD Viewer / DMU Funktionen

Autorenfunktionen

Beispiele für Ladezeiten

komplexe CAD Daten

  • Flugzeugmontagelinie, 125.000 Teile, als 3DVS: 1 Sek
  • Anlage, 400.000 Teile, als 3DVS: 7 Sek
  • Passagierschiff, 10 Millionen Teile, als 3DVS: 15 Sek
  • Fahrzeug Achse, 200 MB, als native Catia: 1 Sek
  • PKW Karosserie als JT: 1 Sek

3DVS viel schneller als JT

  • Turbine 50.000 Teile
    als JT: 13 Sek
    als 3DVS: 1 Sek
  • Kompletter LKW Motor, als 3DVS: 1 Sek
  • LKW mit 80.000 Teilen. Fully shattered (dynamisch) geladen, in der Cloud: 10 Sek
  • Maschine 20.000 Teile
    als native SolidEdge: 35 Sek
    als 3DVS: 1 Sek
  • Sektion eines Flugzeuges
    als Catia CGR: 1,5 Minuten,
    als 3DVS: 5 Sek

Die nachfolgenden Projektbeispiele stammen von unseren 3DViewStation-Desktop-Kunden

Desktop Viewer bei Zulieferern in der Fertigungsindustrie

Ein Hersteller von Komponenten für die Luft- und Raumfahrttechnik hat nach einem gründlichem Auswahlvorgang mehrere im Haus bereits vorhandene Viewer durch die 3DViewStation Desktop Version ersetzt.

Ein Automobilzulieferer für Glas- und Hubdächer hat eine Anforderungsanalyse durchgeführt und nach Internetrecherchen drei Viewer-Hersteller auf die Shortlist gesetzt. Danach führten zwei der Hersteller tagelange Schulungen mit viel Personalaufwand durch. Schließlich hat sich der Kunde für den Kisters 3DViewStation Desktop Viewer entschieden: Denn nach nur zwei Stunden Produktdemo waren die Key-User in der Lage, ihren Job mit ihren eigenen Daten zu erledigen.

Ein Automobilzulieferer für Lichtsysteme hat eine Anforderungsanalyse durchgeführt, mit fünf Viewer-Herstellern in der Endauswahl. Danach führte die Kisters 3DViewStation Desktop Version klar in allen Kategorien. Zwar wurde ein wichtiges Auswahlkriterium wurde anfangs nicht erfüllt, es wurde jedoch vom Kisters-Team kurzfristig entwickelt und pünktlich geliefert.

Ein Maschinenbauzuliefer nutzt die PMI-Funktionen von 3DViewStation Desktop, um die MDB-Initiative seines Auftraggebers umzusetzen. Sie ersetzten einen kombinierten 3D-PDF- und JT-Prozess durch die Standardisierung auf Basis von 3DViewStation Desktop Viewer.

Desktop Viewer bei OEMs in den Bereichen Automobil, Luft- und Raumfahrt, Maschinen und Anlagen

Ein Hubschrauberhersteller nutzt den 3DViewStation Desktop Viewer mit seinem PLM System. Denn damit werden komplexe Baugruppen mit bis zu 2-3 Millionen Teilen extrem schnell geladen und danach z.B. nach ECAD, Standardteilen oder Farben gefiltert. Daneben werden über die Nachbarschafts- bzw. Distanzsuche Teile innerhalb des Suchraumes oder bspw. entlang eines Leitungssystems isoliert. Anschließend werden diese mittels eines Plugins an ein CAD System zur Bearbeitung übergeben. Darüber hinaus nutzen die Kollegen die Autorenfunktionen der 3DViewStation Desktop für die technische Dokumentation. Und zwar um Inhalte für Arbeitsanweisungen zu erstellen und zu pflegen.

Ein bekannter Sportwagenhersteller nutzt die 3DViewStation Desktop, um komplette Fahrzeuge mit über 100.000 Teilen - oder auch nur einzelne Komponenten - über das PLM System zu laden und zu analysieren. Dies funktioniert auch rein Datei-basiert, also vollkommen PLM-unabhängig.

Ein LKW-Hersteller verwendet die KnowHow-Schutzfunktionen von 3DViewStation, um unsichtbare Teile zu entfernen und sensible Teile zu verfremden. Wodurch die Produktion illegal kopierter Teile verhindert wird.

und dann noch Desktop Viewer bei:

Ein Anlagenbauer verwendet den 3DViewStation Desktop Viewer, um komplette Anlagen aus einem PLM-System zu laden. Die typischen interaktiven Funktionalitäten werden zur Analyse der Layouts und 3DViewStation APIs zum Hinzufügen und Ändern von Komponenten verwendet.

Ein Zughersteller nutzt die technischen Dokumentationsfunktionen von 3DViewStation Desktop, um Daten für seinen Ersatzteilkatalog aufzubereiten.

Ein großer Maschinenhersteller ersetzte Acrobat 3D und JT2Go durch 3DViewStation Desktop, um 3D-annotierte Modelle wiederzuverwenden und auch zu erstellen und ersetzte damit den früheren 2D-basierten Workflow.

Desktop Viewer bei Werkzeugmachern, Formenbauern, Gießereien

Unsere Modell- und Formenbauer nutzen die 3DViewStation Desktop Version zur Erstellung von Angeboten. Denn eingehende Daten in nativen oder neutralen CAD Formaten müssen mit dem Desktop Viewer geladen, analysiert, ggf. physikalische Eigenschaften wie Volumen und Oberflächen berechnet sowie einige Maße bestimmt werden. Mit Hilfe der Entformungsschrägenanalyse kann die Komplexität des zu verwendeten Werkzeuges ermittelt werden. Außerdem unterstützt sie die leistungsstarke Split- bzw. Teilungsfunktion bei der Formenauslegung. Anschließend wird die Arbeit in Ansichten organisiert und gespeichert. Oft bekommen unsere Modell- und Formenbauer schließlich den Auftrag, wieder mit angehängter Geometrie. Mit Hilfe der 3D Vergleichsfunktion wird nun festgestellt, ob sich geometrische Änderungen ergeben haben. Danach kann der Auftrag angenommen werden und die 3DViewStation Desktop Version in der Fertigung genutzt werden, an PCs oder auch auf Touch-Displays und Tablets.

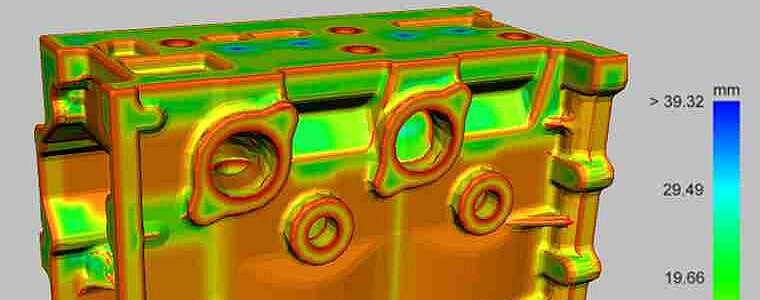

Viele Gießereien verwenden den 3DViewStation Desktop Viewer zur Inspektion der Daten, die in unterschiedlichsten Datenformaten vorliegen. Sie verwenden gerne unsere fortgeschrittenen Analysefunktionen. Denn per Digital MockUp (DMU) und Entformungsschrägenanalyse erkennen sie frühzeitig Hinterschnitte.
