Aufbereitung für die technische Dokumentation

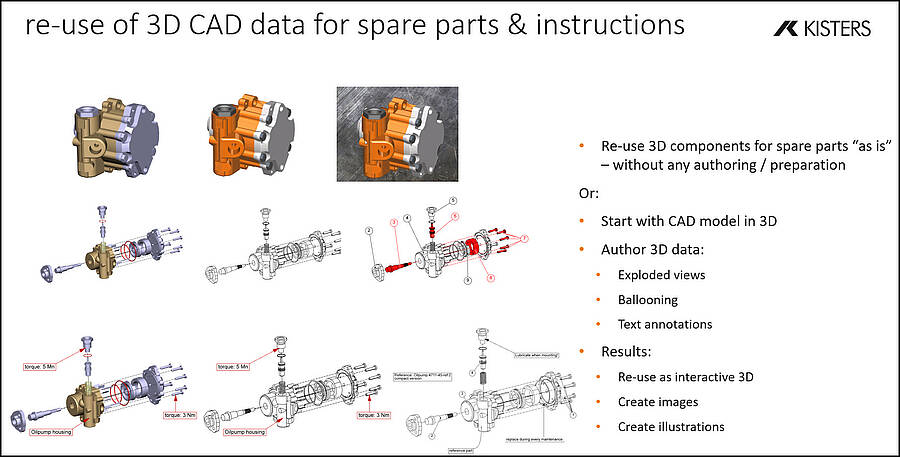

3D CAD Modelle weiter verwenden: für die Fertigung, Instandhaltung / After Sales, Ersatzteile
- Die 3DViewStation liest 3D CAD Daten von unterschiedlichen Quellen, wie Catia, NX, Creo, Inventor, Solidworks, Solidedge, JT, 3D-PDF...

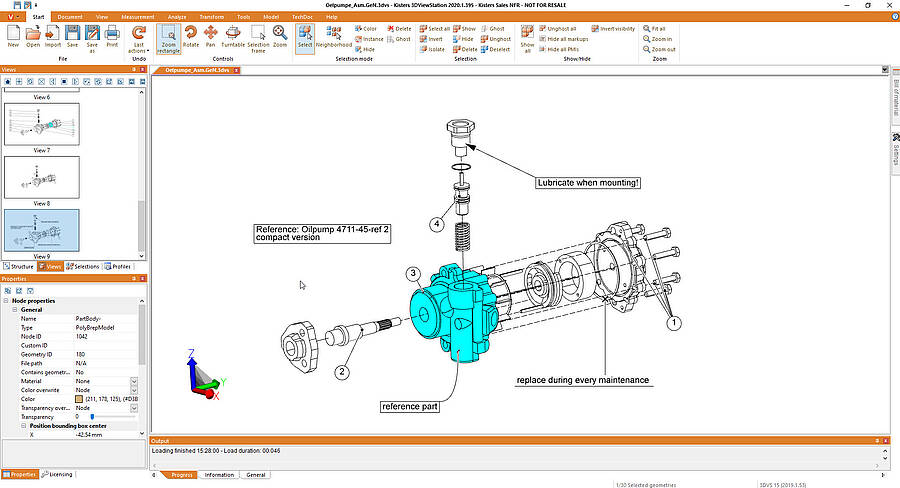

- Sie erlaubt die Manipulation auch komplexer 3D-CAD-Daten, wie das Ein-/Ausblenden von Objekten, Ändern von Farbe & Transparenz, Verschieben & Drehen von Objekten, Spiegeln von Objekten, Explodieren von Baugruppen, Erstellen von Offset-Linien
- Hinzufügen von Anmerkungen, Hinzufügen von fest positionierten Texten, Importieren von 3D-Hilfsgeometrien / Symbolen
- Die 3DViewStation bietet verschiedene Optionen für z.B. Rahmenstile, Linienstile, Endtypen, Farben, Schriftarten
- Erstellen einer Stückliste (BOM, Bill of Material) aus der geladenen Baugruppe

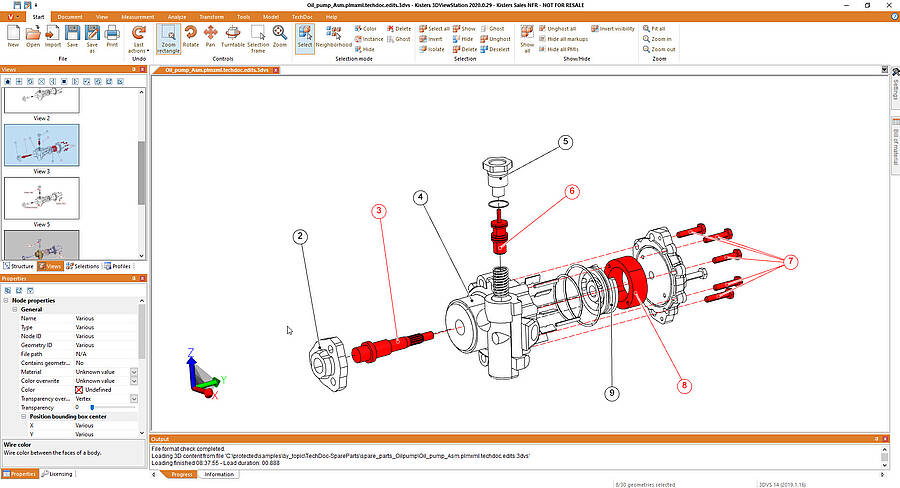

- Sie kennt manuell oder automatisch erzeugte Callout-IDs
- Manuelles oder automatisches Erzeugen von Callouts
- Positionierung oder Neuanordnung von Callouts manuell oder automatisch (oben, unten, am nächsten...), auch während der Rotation eines Modells

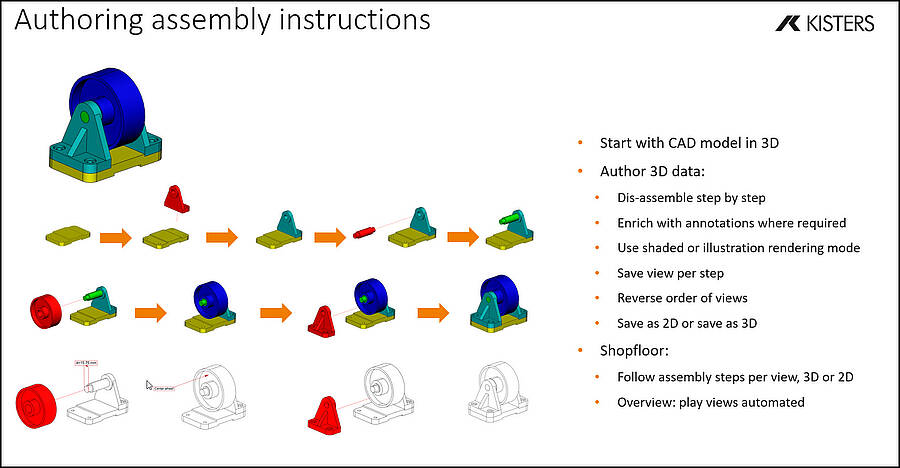

- Die 3DViewStation kann Inhalte als Ansichten organisieren
- Ansichten animiert abspielen
- Ansichten in eine 2D-Datei exportieren oder in die Zwischenablage kopieren
- als 3D exportieren
- Die 3DViewStation kann sowohl als Autorentool als auch zur Anzeige der Ergebnisse verwendet werden
- Kombination der Produkte möglich: z.B. Desktop-Version als Autorenwerkzeug verwenden, WebViewer-Version zur Anzeige der Ergebnisse verwenden, oder umgekehrt
- Die 3DViewStation kann auf Desktop PCs, Office Notebooks, Tablet-PCs, SmartPhones und in VR Umgebungen genutzt werden
- Die 3DViewStation kann eigenständig oder integriert mit MRO / SLM / After Sales / Service / Ersatzteilanwendungen verwendet werden
Zunächst einmal sollten wir erwähnen, dass es keine triviale Aufgabe ist, eine maßstabsgetreue, qualitativ hochwertige, aber dennoch kleine 2D-Vektordarstellung für ein 3D-CAD-Modell abzuleiten. Gleichzeitig ist die Erzeugung eines Bildes, wie z.B. einer Miniaturvorschau eines hochauflösenden Bildes, relativ einfach.
Was muss ich beim Exportieren von einem 3D-CAD-Modell in eine 2D-Vektordatei beachten?
Die Bestimmung des geeigneten Dateiformats für die Vektordatei ist entscheidend. Zu den in der Fertigungsindustrie üblichen Dateiformaten für 2D-Zeichnungen gehören 2D DXF (Drawing Exchange Format), 2D PDF (Portable Document Format) und SVG (Scalable Vector Graphics). Manchmal hängt das erforderliche Dateiformat von der Zielanwendung und dem System ab, in dem es verwendet wird.
Organisieren Sie Ihr CAD-Modell vor dem Exportieren in geeignete Layer und/oder Blöcke. Dies ermöglicht eine bessere Kontrolle über verschiedene Komponenten, Anmerkungen oder visuelle Elemente in der Vektordatei. 3DViewStation APIs und unser Batch-Tool KAS ermöglichen den automatischen Aufbau von Layern und Blöcken, basierend auf der Produktstruktur des 3D-CAD-Modells.
Machen Sie sich mit den Exporteinstellungen und APIs von 3DViewStation und KAS vertraut. Diese Einstellungen können Optionen für die Kurvenglättung, die Auflösung und die Kompatibilität mit unterschiedlicher Software oder Geräten umfassen. Entscheiden Sie, ob Sie verdeckte Linien in die exportierte Vektordatei aufnehmen oder nur sichtbare Linien anzeigen möchten. Je nach dem Zweck der 2D-Darstellung müssen Sie die Entfernung verdeckter Linien aktivieren oder deaktivieren, um den Entwurf korrekt darzustellen.
3DViewStation und KAS können Ihnen dabei helfen, die Geometrie Ihres 3D-CAD-Modells zu vereinfachen oder zu optimieren, bevor Sie es in eine 2D-Vektordatei exportieren. Sie ermöglichen es, unnötige Details, wie z. B. interne Komponenten oder verdeckte Merkmale, zu entfernen, um die resultierende Vektordatei sauber und leicht zu halten. Dies kann dazu beitragen, die Leistung zu verbessern und die Dateigröße zu verringern.
Berücksichtigen Sie den gewünschten Grad an Qualität und Präzision in der exportierten Vektordatei. Dies bezieht sich auf die Glätte der Kurven, die Genauigkeit der Winkel und die Detailgenauigkeit. Höhere Qualitätseinstellungen können zu größeren Dateien führen, daher sollten Sie Ihre Anforderungen mit den Überlegungen zur Dateigröße abwägen. Sehr oft ist es entscheidend, die Dateigröße so klein wie möglich zu halten, was intelligente Vektorisierungs- und Kompressionsalgorithmen erfordert, wie sie 3DViewStatoin und KAS bieten.
Wir müssen sicherstellen, dass die Abmessungen Ihres 3D-Modells genau in die 2D-Vektordatei übertragen werden. Überprüfen Sie die Skalierung und die Maßeinheiten, um Unstimmigkeiten zu vermeiden. Dateiformate wie PDF kennen ihre Papiergröße, was die Beibehaltung des gewünschten Maßstabs bei der Konvertierung erleichtern kann.
Mit der 3DViewStation Desktop- oder WebViewer-Version können Sie überprüfen, ob die exportierte Vektordatei die gewünschte Geometrie und den gewünschten Detailgrad aufweist. Achten Sie auf Kurven, Bögen und Splines, da diese möglicherweise eine höhere Auflösung oder spezielle Einstellungen erfordern, um die Glätte zu erhalten.
Einige Dateiformate unterstützen Linienstärken und -stile. Da 3D-CAD-Modelle keine derartigen Einstellungen haben, müssen wir sie in einem solchen Fall angeben. Unterschiedliche Software kann Linien unterschiedlich handhaben, so dass Sie darauf vorbereitet sein sollten, diese Einstellungen während des Exportvorgangs anzupassen.
3DViewStation und KAS kümmern sich automatisch um Farben und Füllungen, je nach Schwarz-Weiß- oder Farbeinstellung: Sie können interaktiv oder über API verschiedenen Layern oder Komponenten bestimmte Farben zuweisen oder sich beim Export für eine monochrome Darstellung entscheiden.
Wenn Ihr 3D-CAD-Modell 3D-Anmerkungen, Beschriftungen, Bemaßungen, Positionsnummergrafiken, Tabellen oder Textblöcke enthält, stellen Sie sicher, dass diese ordnungsgemäß exportiert werden und in der 2D-Vektordatei lesbar sind. Diese Anmerkungen sind wichtig, um wichtige Informationen über den Entwurf zu vermitteln und können bei Herstellungs- oder Konstruktionsprozessen hilfreich sein.
