Fortgeschrittene Visualisierung & Digital Mock Up (DMU)
DMU - Schnell, einfach, preiswert
Neben den Standard Funktionalitäten bietet die 3DViewStation auch viele fortgeschrittene Werkzeuge für Digital Mock-up (DMU) zur Verfügung. Sie vereint hier einzigartig schnelle Performance, reichhaltige Funktionalitäten und einfache, intuitive Bedienung. Dies wurde uns von vielen Kunden attestiert.
Worum geht es beim Digitalen Mock-up?
Bei DMU geht es darum, keine physischen Prototypen mehr zu bauen, sondern diesen Prozessschritt in die digitale Welt zu verlagern. Unternehmen versuchen dadurch in der Produktentwicklung schneller zu werden und auch Kosten zu reduzieren.
Früher wurden analoge Prototypen eines technischen Produktes gefertigt. In der frühen Design Phase waren das oft Lehm Modelle. Im nächsten Schritt wurden sie im CAD System nachmodelliert. Im Zeitalter des Digital Threads versucht man möglichst viele Information schon frühzeitig in einem digitalen Produkt abzubilden, viertuelle Simulationen durchzuführen und weitere Prozesse vorzubereiten. Unter anderen ermöglichen es Kollisionsprüfungen mögliche Probleme bei der Fertigung, in der Montage oder im laufenden Betrieb schon sehr frühzeitig zu erkennen.
Unterschiedliches Verständnis des Begriffes „Digital Mock up“
Die Verwendung des Begriffes Digital Mockup ist in der Praxis sehr unterschiedlich. Manchmal hat man den Eindruck, das ist schon die Möglichkeit ein CAD Modell zu laden. Für andere reicht es zwei CAD Dateien in die gleiche Szene zu laden, seien sie von gleichen CAD System, spätestens jedoch, wenn sie von unterschiedlichen Systemen stammen. Andere bieten lediglich Translatoren in ein einziges Datenformat, z.B. JT, an und sprechen dann sogar von MultiCAD DMU, sobald man so mehrere JT Dateien zusammen lädt. Meist jedoch geht es bei DMU mehr um die anspruchsvollen Funktionalitäten, die oft komplexere Berechnungen und anspruchsvolle grafische Ausgaben erfordern. Also nicht lediglich zwei JTs zusammen zu laden und zu messen, sondern eher eine Catia und ggf. noch eine NX Baugruppe in einer gemeinsamen Szene einer Kollisionsuntersuchung zu unterziehen.

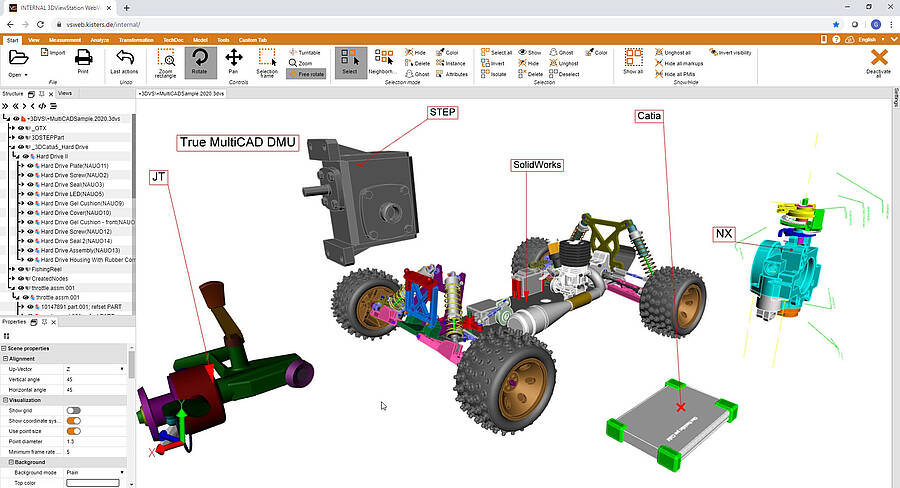

Echtes Multi-CAD Mock Up mit der 3DViewStation:
Die 3DViewStation unterstützt viele CAD Dateiformate
Erzeugen Sie Ihre eigenen digital Mockups (digitale Prototypen) indem Sie zunächst ein Modell laden und dann weitere CAD Daten von verschiedenen Quellen in die gleiche Szene importieren, über den Import Dialog, per drag & drop oder automatisiert via API (z.B. aus einem PLM-System heraus).
3DViewStation bietet damit echtes MultiCAD DMU. Es ist keine Vorkonvertierung in ein gemeinsames Datenformat notwendig. Allerdings ist dies möglich und manchmal ratsam, um die Ladezeiten zu verkürzen. Prüfen wir also lediglich eine Baugruppe mt wenige hundert Teilen, wie z.B. eine Ache, dann kann man durchaus mit nativen CAD Daten arbeiten. Untersucht man allerdings ein komplettes Schiff mit Millionen von Bauteilen, dann ist es sehr ratsam eine Vorkonvertierung durchzuführen.
Viele Digital Mock-up Funktionen stehen zur Verfügung:
Die 3DViewStation stellt einige fortgeschrittene Digital Mock-up (DMU) Funktionen zur Verfügung, wie z.B.:

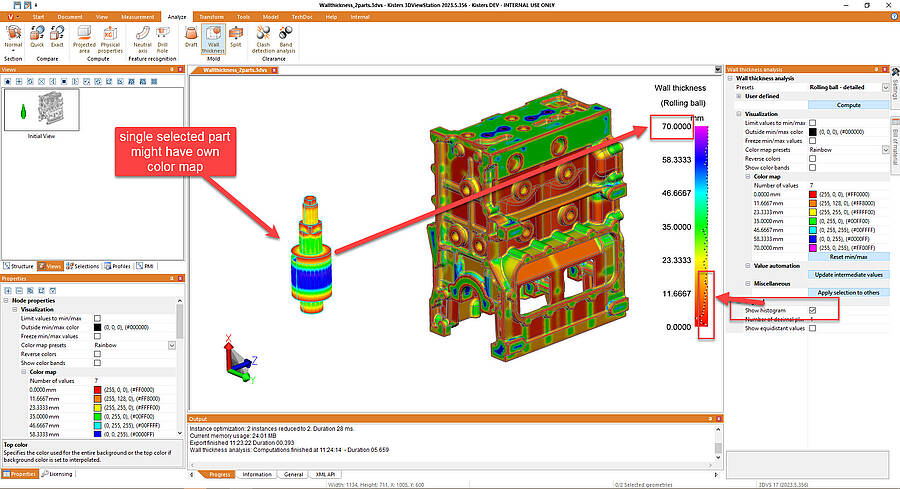

- Wandstärkenanalyse

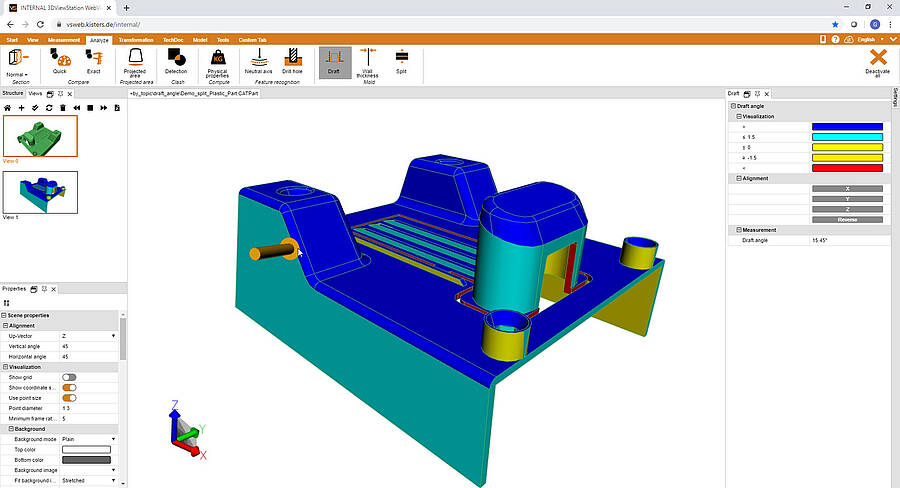

- Entformungsschrägenanalyse
- Hinterschnittanalyse

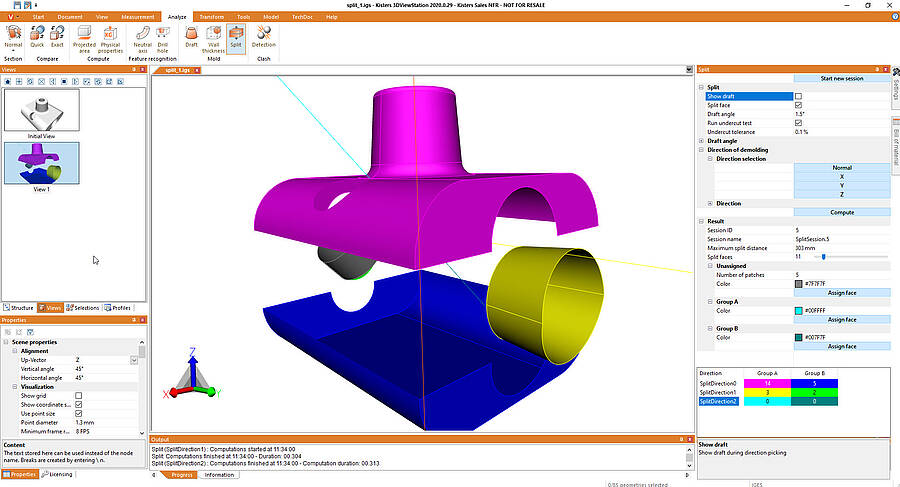

- Splitfunktion
- Krümmungsanalyse

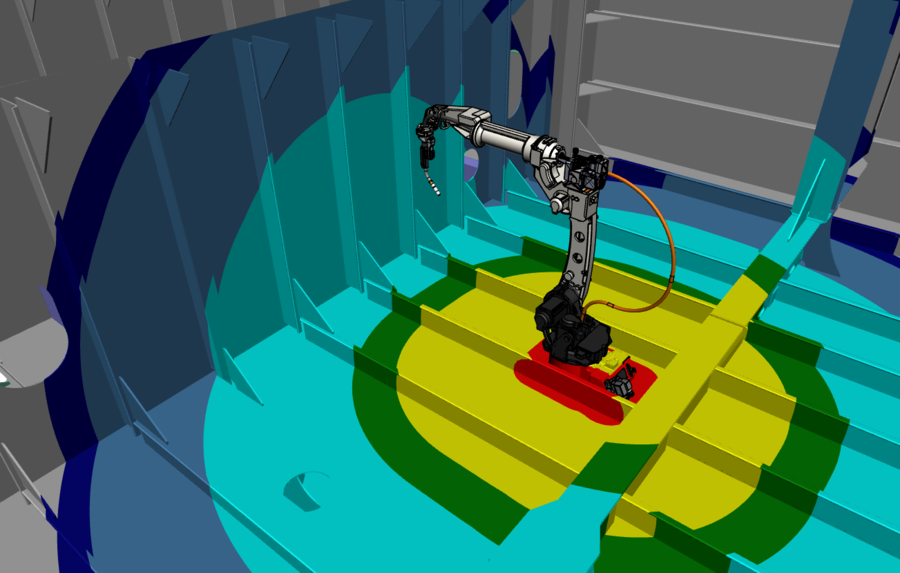

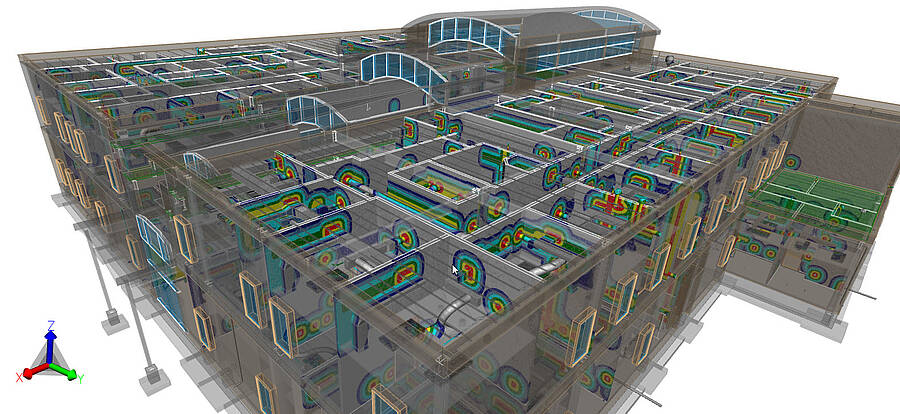

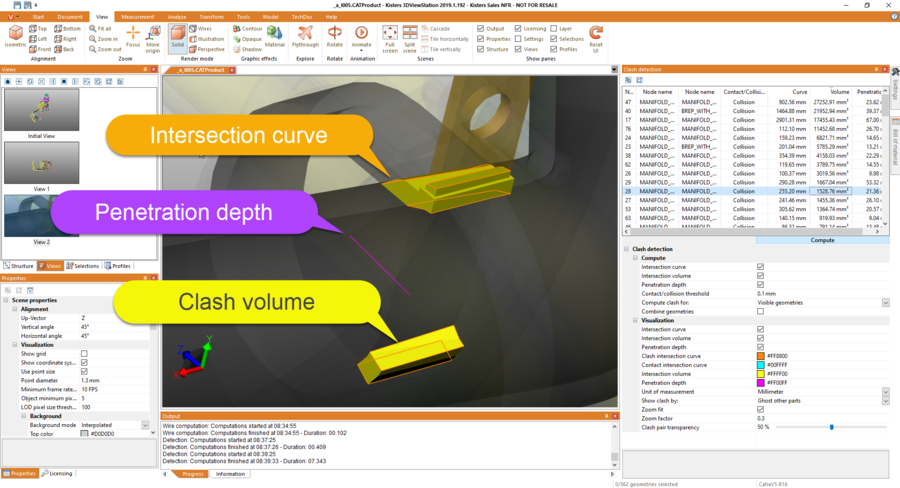

- Kollisionsuntersuchungen und Abstandsanalysen (Clash & Clearance)

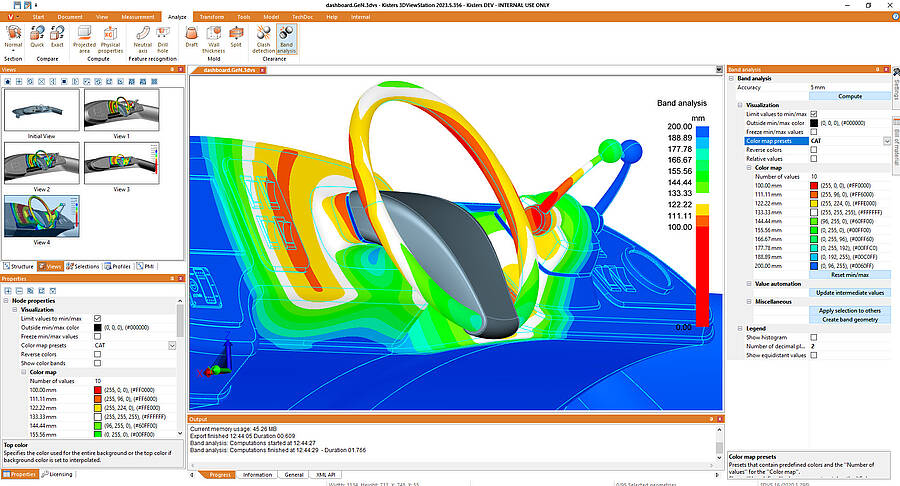

- Distanzbandanalyse
- Erzeugung von Koordinatensystemen
- Geometrien schieben, drehen, skalieren
- Ausrichtung mit oder ohne Randbedingungen
- Automatische Positionierung von 2 Körpern, so dass sie sich optimal decken: Best Fit.
- Spiegelung
- automatische und manuelle Explosion
- Flächen extrahieren
- Objekte verschmelzen

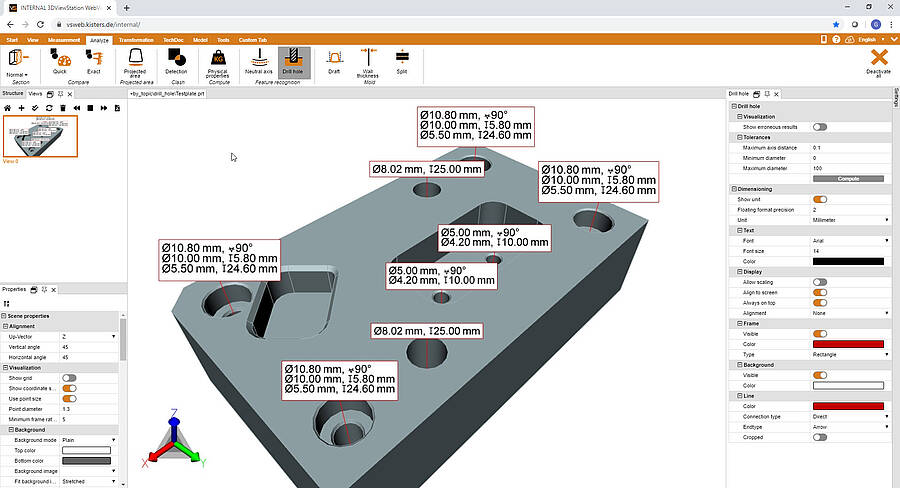

- Featureerkennung

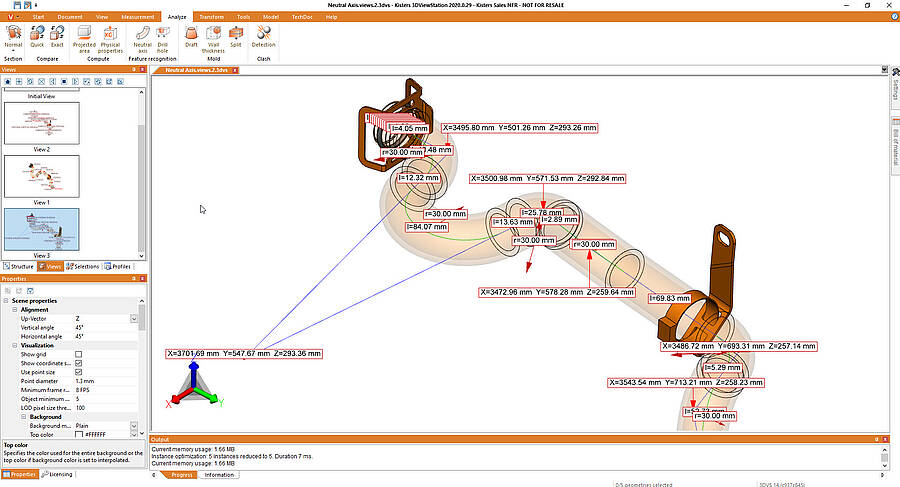

- Berechnung der neutralen Faser
- Berechnung von Oberfläche, Volumen, projezierter Fläche
- Reduktion der Tesselierung
- Entfernung kleiner Geometrien
- Erkennung von Instanzen
- Entfernung und/oder Neuberechnung von Kanten / Flächen / Normalen
Nutzen Sie die 3DViewStation gerne auch als Autorenwerkzeug, um eine Serie von Ansichten für ein Meeting oder - im Rahmen der Arbeitsvorbereitung - für eine Montagesequenz anzulegen. Ansichten zeigen über ein Vorschaubild (Thumbnail) sehr deutlich worum es geht. Man kann sie dazu noch umbenennen und umsortieren oder ausdrucken. Diese Ansichten können Sie natürlich speichern, einzeln aktivieren, ändern und überschreiben oder wie eine Simulation animiert abspielen. Das ist so einfach wie ein 3D Powerpoint.
High End Digital Mockup für Windows, DMU2Go für Mobile
Digital Mockup Funktionen finden wir heute überwiegend in klassischen Desktop Anwendungen auf leistungsstarker PC Hardware mit vielen Kernen, viel Speicher und teuren Grafikkarten. Diesen Bereich deckt die 3DViewStation Desktop Version mit ihren DMU Funktionen auch ab. Sie kann aber auch sehr gut auf Notebooks eingesetzt werden, was für mobile Power User interessant ist.
Eher ungewöhnlich ist, dass die Kisters 3DViewStation WebViewer Version die gleichen DMU Funktionen im Browser zur Verfügung stellt. So kann man selbst komplexe Untersuchungen unabhängig vom Endgerät durchführen. Also sowohl auf PCs als auch Linux Maschinen, Tablets unter Windows, Android oder iOS und selbst auf Smartphones. Letzteres wird in der Praxis wohl eher keine Rolle spielen. Es ist aber wichtig zu wissen, dass dies technisch möglich ist, wir als Hersteller das also nicht einschränken. Da wir als einziger Hersteller am Markt in allen Produktvarianten den gleichen Kern verwenden, sind wir auch in der Lage die gleichen DMU Funktionalitäten in einer VR-Umgebung anzubieten. Wer also beispielsweise eine Wandstärkenanalyse, die die unterschiedlichen Wandstärken über eine graduelle Farbabstufung verdeutlicht, in VR durchführen möchte, ist bei uns sehr gut aufgehoben.
Digital Mock up auch integriert
Alle Mitglieder der 3DViewStation Produktfamilie können stand alone oder integriert in PLM oder andere führende Systeme genutzt werden. Wenn Sie also vorhaben, Ihre fortgeschrittenen Analysen oder DMU Untersuchungen angebunden an ein PLM Systeme zu betreiben, dann sind Sie bei uns richtig. In diesen Szenarien wird normalerweise unsere API (Programmierschnittstelle) verwendet. Mit deren Hilfe können beispielsweise Baugruppen in die 3DViewStation geladen, eine Kollisionsuntersuchung parametriert von außen gestartet und Ergebnisse in das führende System zurückgeschrieben werden. Da jede Produktvariante der 3DViewStation über eine API verfügt, können einzelne Schritte in den unterschiedlichen Produktvarianten ausgeführt werden. Beispielsweise die erwähnte Wandstärkenanalyse in VR durchführen und das Ergebnis inkl. Vorschaubild zurück ins Web-basierte PLM-System schreiben. Dort mit dem WebViewer die Ergebnisse überprüfen und ggf. einen Änderungsprozess initiieren oder mit der Desktop Version weitere Untersuchungen durchführen.
Die Kisters 3DViewStation ist Ihr Digital Mock Up Werkzeug!
Die Kisters 3DViewStation ist nicht nur Ihr Multi CAD Viewer, sondern auch Ihr Digital Mock-Up Tool mit fortgeschrittenen 3D Analysefunktionen, entwickelt für die Fertigungsindustrie. Die meisten Anwender installieren dazu die 3DViewStation Desktop Version auf einem lokalen Desktop PC oder Notebook. Alternativ lässt sich die 3DViewStation WebViewer Version auf einem Server installieren. So verfügen Sie schnell und flexibel über ein online DMU Tool. Jetzt wird auf dem Endgerät keinerlei Installation mehr benötigt und Sie brauchen Ihre Daten nie mehr mit zu nehmen, wenn Sie reisen müssen. Außerdem sind ihre Daten sicher, wenn Sie sie online Ihren Geschäftspartnern, mit denen sie in Kontakt stehen, zum Ansehen zur Verfügung stellen sollten. Alles was der Endanwender benötigt ist ein moderner Browser – keine Downloads vorab für die passende JAVA Runtime plus JAVA 3D plus JAVA Applet wie für AutoVue, aber auch keine Browser PlugIns, die erstmal runtergeladen und installiert werden müssen. Wir nennen das zero Admin, zero install – der einfachste und schnellste Weg, für anspruchsvolles 3D CAD Viewing und mobiles DMU.
Jetzt mit uns sprechen und Ihr DMU Tool gratis testen!
Damit sind wir nächsten logischen Schritt. Warum jetzt noch warten? Sprechen Sie uns noch heute an und lassen Sie sich die Vorteile der 3DViewStation für DMU Zwecke per Telefon erklären. Oder wir treffen uns virtuell per WebMeeting oder persönlich auf Anwenderkonferenzen und Messen in Deutschland, Europa, USA und Asien oder im Betrieb bei Ihnen vor Ort. Gerne laden Sie eine Testversion der 3DViewStation Desktop für Ihren PC gerne runter. Dann können Sie die Kisters 3DviewStation in aller Ruhe mit Ihren eigenen Dateien ausprobieren. Aber auch die 3DViewStation WebViewer Version können Sie jeder Zeit mit Ihren oder von uns bereitgestellten Dateien testen – selbstverständlich online. Sie brauchen sich lediglich einmalig registrieren und ggf. den Upload für Ihre Daten freischalten lassen.
Noch viele Ideen für DMU – Kunden getrieben
Vor über 25 Jahren haben wir als Reseller von technischen 2D Viewern für die Fertigungsindustrie begonnen. Damals waren die wichtigen Datenformate TIFF, CALS und JPEG. Das war die Zeit des Umstieges von Papierzeichnungen auf elektronische Dokumente, das massenweise Scannen, die Auflösung der Papierarchive.
Schon bald kamen die ersten 2D CAD Formate dazu, unter anderem mit DWG und PDF als weit verbreitete Datenformate. Dann begann die Zeit der 3D CAD Systeme. Heute beherrschen Catia, Siemens NX und Creo den high-End Bereich, aber SolidWorks, SolidEdge, Inventor und Co sind wohl noch weiter verbreitet. Kisters hat in dieser Zeit spezialisierte, reine 3D Viewer vertrieben, die i.d.R. in der 2D Unterstützung recht eingeschränkt waren. Nachdem dann alle Hersteller nach und nach aufgekauft wurden, wurde die Bedienung der Marktanforderungen durch die neuen Eigentümer immer schlechter. Vor über 10 Jahren sind wir deshalb in die Eigenentwicklung eingestiegen und entwickeln seitdem sehr nahe an Ihren Bedürfnissen, den Kundenanforderungen. Wir interessieren uns für Ihre Anforderungen, Ihre Ideen von heute und für morgen, egal ob Sie der Biggest OEM oder die kleine Karriere GmbH sind. Mit der Eigenentwicklung einher ging die Entscheidung, auch den Grafikkern selbst zu entwickeln, was sich sehr schnell als völlig richtig herausgestellt hat. Wir wären sonst nie so flexibel und schnell geworden. Seit dieser Zeit erobert die 3DViewStation immer größere Teile des Marktes und wird nicht nur von vielen Kunden als führend angesehen.
