Preparación de la documentación técnica
seguir utilizando modelos CAD en 3D: para la fabricación, el mantenimiento / la posventa, las piezas de recambio
- La 3DViewStation lee datos CAD 3D de diferentes fuentes, como Catia, NX, Creo, Inventor, Solidworks, Solidedge, JT, 3D-PDF...
- Permite manipular incluso datos CAD 3D complejos, como mostrar/ocultar objetos, cambiar el color y la transparencia, mover y girar objetos, reflejar objetos, explotar conjuntos, crear líneas de desplazamiento
- Añadir anotaciones, añadir textos de posición fija, importar geometrías / símbolos auxiliares 3D
- La 3DViewStation ofrece varias opciones para, por ejemplo, estilos de marco, estilos de línea, tipos de extremos, colores, fuentes
- Cree una lista de materiales (BOM) a partir del conjunto cargado
- Conoce los identificadores de llamada generados manual o automáticamente
- Generación manual o automática de avisos
- Posicionamiento o reordenación de las llamadas de forma manual o automática (arriba, abajo, más cerca...), incluso durante la rotación de un modelo
- La 3DViewStation puede organizar el contenido como vistas
- Reproducir vistas animadas
- Exporte las vistas a un archivo 2D o cópielas al portapapeles
- exportar como 3D
- La 3DViewStation puede utilizarse tanto como herramienta de autoría como para mostrar los resultados
- Posibilidad decombinar productos: por ejemplo, utilizar la versión de escritorio como herramienta de autoría, utilizar la versión WebViewer para mostrar los resultados, o viceversa
- La 3DViewStation puede utilizarse en ordenadores de sobremesa, portátiles de oficina , tabletas, SmartPhones y en entornos de RV
- La 3DViewStation puede utilizarse de forma autónoma o integrada con aplicaciones MRO / SLM / postventa / servicio / piezas de recambio
En primer lugar, cabe señalar que no es tarea fácil obtener una representación vectorial en 2D a escala, de alta calidad y, al mismo tiempo, de tamaño reducido a partir de un modelo CAD en 3D. Al mismo tiempo, generar una imagen, como por ejemplo una vista previa en miniatura de una imagen de alta resolución, es relativamente sencillo.

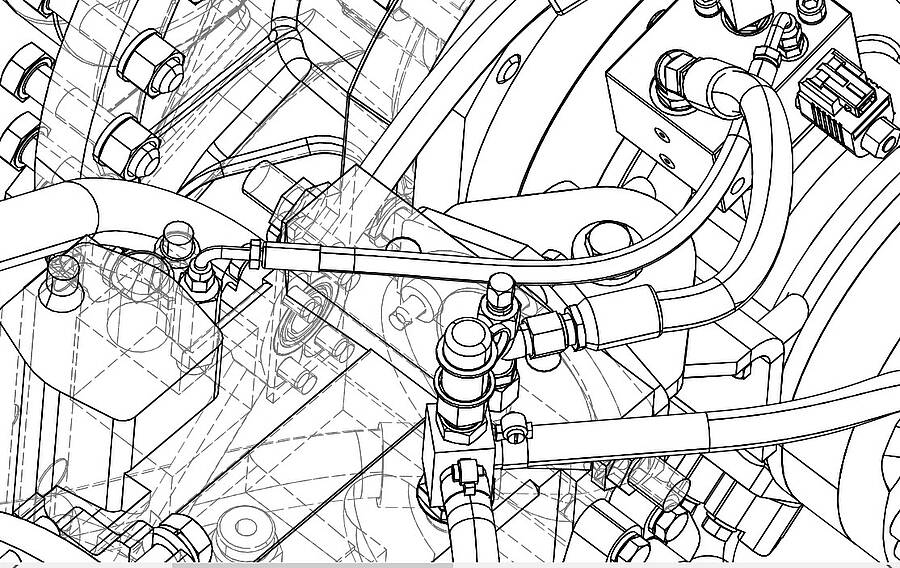

¿Qué debo tener en cuenta al exportar un modelo CAD en 3D a un archivo vectorial en 2D?
Es fundamental determinar el formato de archivo adecuado para el archivo vectorial. Entre los formatos de archivo habituales en la industria manufacturera para los planos en 2D se encuentran el DXF (Drawing Exchange Format) en 2D, el PDF (Portable Document Format) en 2D y el SVG (Scalable Vector Graphics). A veces, el formato de archivo necesario depende de la aplicación de destino y del sistema en el que se utilice.
Antes de exportar, organice su modelo CAD en capas y/o bloques adecuados. Esto permite un mejor control sobre los distintos componentes, anotaciones o elementos visuales del archivo vectorial. Las API de 3DViewStation y nuestra herramienta de procesamiento por lotes KAS permiten crear automáticamente capas y bloques basándose en la estructura del producto del modelo CAD en 3D.
Familiarícese con las opciones de exportación y las API de 3DViewStation y KAS. Estos ajustes pueden incluir opciones relacionadas con el suavizado de curvas, la resolución y la compatibilidad con distintos programas o dispositivos. Decida si desea incluir las líneas ocultas en el archivo vectorial exportado o si prefiere mostrar solo las líneas visibles. Dependiendo del objetivo de la representación en 2D, deberá activar o desactivar la opción de ocultar líneas para que el boceto se muestre correctamente.
3DViewStation y KAS pueden ayudarle a simplificar u optimizar la geometría de su modelo CAD en 3D antes de exportarlo a un archivo vectorial en 2D. Permiten eliminar detalles innecesarios, como componentes internos o elementos ocultos, para que el archivo vectorial resultante sea limpio y sencillo. Esto puede ayudar a mejorar el rendimiento y a reducir el tamaño de los archivos.
Tenga en cuenta el nivel de calidad y precisión que desea para el archivo vectorial exportado. Esto se refiere a la suavidad de las curvas, la precisión de los ángulos y el nivel de detalle. Los ajustes de calidad más altos pueden dar lugar a archivos más grandes, por lo que debe sopesar sus necesidades con el tamaño de los archivos. A menudo es fundamental mantener el tamaño del archivo lo más reducido posible, lo que requiere algoritmos inteligentes de vectorización y compresión, como los que ofrecen 3DViewStation y KAS.
Debemos asegurarnos de que las dimensiones de su modelo 3D se transfieran con exactitud al archivo vectorial 2D. Compruebe la escala y las unidades de medida para evitar discrepancias. Los formatos de archivo como el PDF conocen el tamaño del papel, lo que puede facilitar el mantenimiento de la escala deseada durante la conversión.
Con la versión de escritorio o la versión WebViewer de 3DViewStation, puede comprobar si el archivo vectorial exportado tiene la geometría y el nivel de detalle deseados. Preste atención a las curvas, los arcos y las splines, ya que es posible que requieran una resolución mayor o ajustes especiales para mantener la suavidad.
Algunos formatos de archivo admiten grosores y estilos de línea. Dado que los modelos CAD en 3D no disponen de esos ajustes, en ese caso debemos especificarlos nosotros. Los distintos programas pueden tratar las líneas de forma diferente, por lo que conviene estar preparado para ajustar estos parámetros durante el proceso de exportación.
3DViewStation y KAS se encargan automáticamente de los colores y los rellenos, dependiendo de si se ha seleccionado el modo en blanco y negro o en color: Puede asignar colores específicos a diferentes capas o componentes de forma interactiva o mediante una API, o bien optar por una representación monocromática al exportar.
Si su modelo CAD en 3D contiene anotaciones en 3D, etiquetas, cotas, gráficos de números de posición, tablas o bloques de texto, asegúrese de que se exporten correctamente y de que sean legibles en el archivo vectorial en 2D. Estas observaciones son importantes para transmitir información relevante sobre el proyecto y pueden resultar útiles en los procesos de fabricación o diseño.
