Puissant CATIA Viewer et CATIA Viewer en ligne valent quelque chose : pas de Catia Viewer gratuit
La 3DViewStation est le principal visualiseur CATIA
Chez Kisters, vous n'avez pas besoin de licence CAO pour visualiser les fichiers CatPart, CatProduct, CGR, 3DXML et MODEL de CATIA V4, CATIA V5 et CATIA V6. La 3DViewStation de Kisters lit ainsi aussi bien les fichiers CATIA Part que les fichiers Assembly. Si toutefois vous deviez recevoir des données dans d'autres formats de données avec des noms de fichiers ou des versions de fichiers différents, comme par exemple de Siemens NX, PTC Creo, Inventor, DWG, DXF, STEP, JT, PDF, STL et bien d'autres encore, la 3DViewStation de Kisters est le logiciel de votre choix, car il s'agit d'une véritable visionneuse multi-CAO.
Importation et exportation de nombreux formats
Il offre un support d'importation et d'exportation pour plus de 60 différents solides 3D, dessins 2D et également des fichiers Office et images, ce qui en fait un visualiseur très universel pour une utilisation à l'échelle de l'entreprise. Si les données CATIA doivent une fois être converties dans un format neutre pour pouvoir être importées dans un autre système de CAO, la 3DViewStation propose également une exportation, par exemple en STEP, JT, Parasolid, STL, PDF 3D et plus encore.
CATIA Viewer en ligne comme alternative à la version de bureau
La 3DViewStation de Kisters est très souvent installée sur des PC de bureau ou des ordinateurs portables pour la visualisation de CATIA, par exemple CATIA V5 ou V6. Elles sont idéales pour les utilisateurs intensifs qui ont besoin du logiciel tous les jours. Par exemple, des collègues responsables de projet qui se réunissent avec leurs partenaires commerciaux et qui doivent, par exemple, charger leur conception d'outil avec la dernière version d'un composant au cours d'une réunion ad hoc.
Les utilisateurs de la 3DViewStation Desktop sont des commerciaux qui reçoivent par exemple CATIA V5 (CATpart, CATProduct) et d'autres fichiers CAO par e-mail ou par lien de téléchargement et qui doivent entre autres établir des devis pour la fabrication des pièces ou des assemblages. Pour ce faire, le fichier CAO est chargé, visualisé et mesuré très rapidement.
Souvent, une vue est créée avec des annotations, des cotes ou des coupes afin de documenter les éléments à prendre en compte en cas de commande. Souvent, la commande est accompagnée d'un fichier CATIA qui doit être comparé à la version du fichier au moment de l'offre à l'aide de la 3DViewStation.
3DViewStation comme CATPart Viewer en local ou en ligne?
Est-il toujours nécessaire de travailler avec des fichiers CATIA V5, par exemple, que l'on doit télécharger ? Par exemple, dans une phase très précoce de l'offre, il peut être tout à fait suffisant de placer les données sur mon serveur central interne 3DViewStation WebViewer et de ne donner au partenaire commercial qu'un accès en ligne à ces données CAO.
Nous pouvons notamment visualiser des produits très complexes avec de grandes quantités de données en quelques secondes, car nous évitons ici complètement les téléchargements. De plus, cela permet de s'assurer très facilement que les versions les plus récentes des fichiers sont toujours utilisées.
Il assure également une protection efficace des données, car aucune géométrie CAO n'est téléchargée sur le terminal. Enfin, l'utilisateur final lui-même n'a besoin d'aucune licence ou installation de logiciel pour visualiser et analyser. Pour celui qui met les fichiers CAITA en ligne, il est d'ailleurs possible de consigner l'historique des accès si nécessaire.
Autre sujet : La 3DViewStation permet également la réalité virtuelle, le partage de contenu et le travail en équipe.
Beaucoup ne savent pas que nous pouvons aussi représenter un modèle avec vos assemblages en VR (Virtual Reality). Notre plateforme VisShare pourrait également vous intéresser pour simplifier le travail d'équipe et partager des contenus rapidement et en toute sécurité. N'hésitez pas à nous contacter au sujet de cette utilisation des fichiers de dessins.
La 3DViewStation est un visualiseur Catia très rapide :

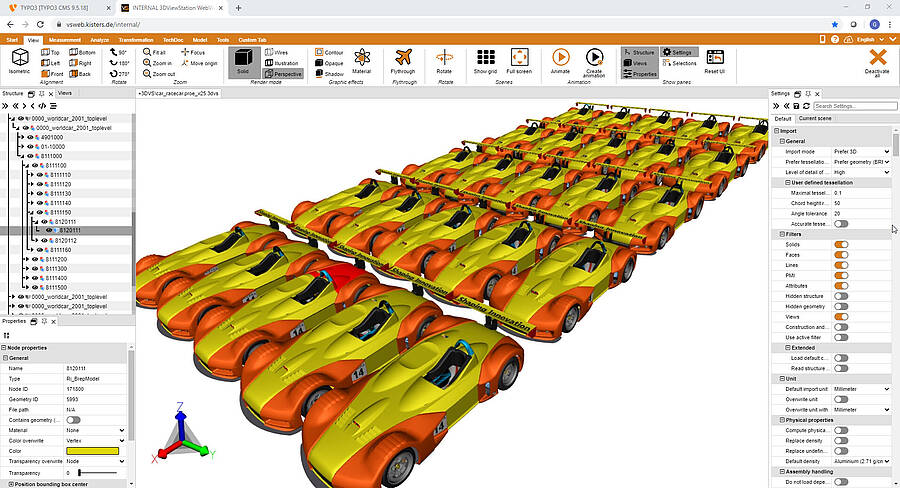

- Chargez un assemblage Catia de 300 Mo en quelques secondes, en tant que CATProduct natif. En effet, la 3DViewStation est un visualiseur Catia très rapide.

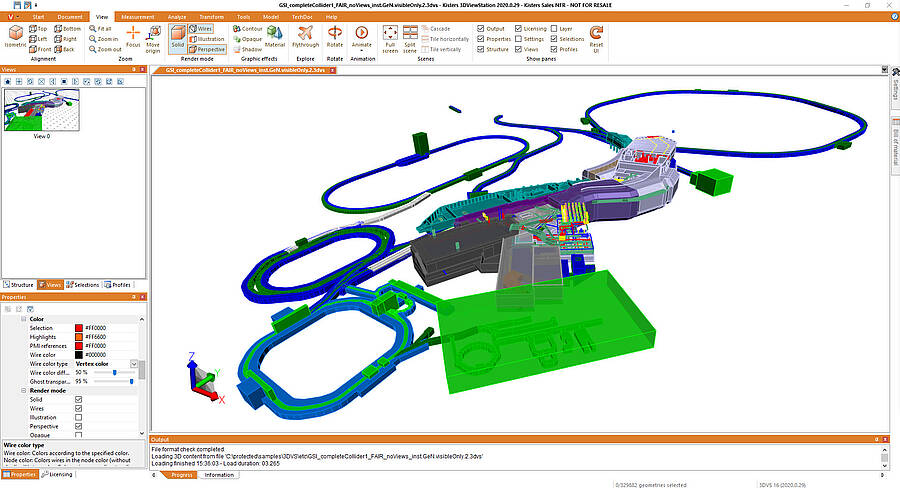

- Chargez un assemblage Catia de 5 Go en 1 seconde. Ou un navire complet composé de 10 millions de pièces en seulement 15 secondes, sous forme de fichier 3DVS. C'est pourquoi la 3DViewStation est de classe mondiale en matière de visualisation CAO 3D !
Utilisez la 3DViewStation partout :

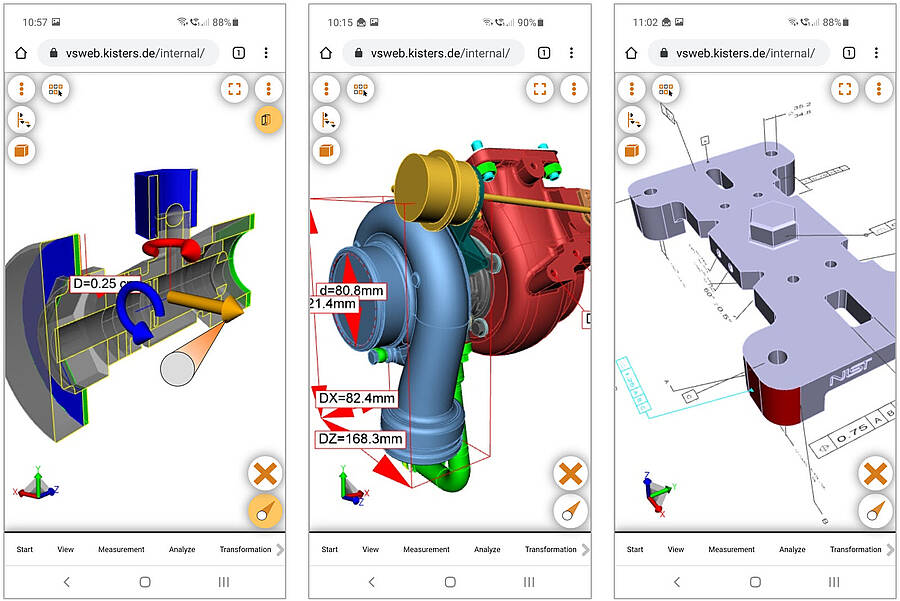

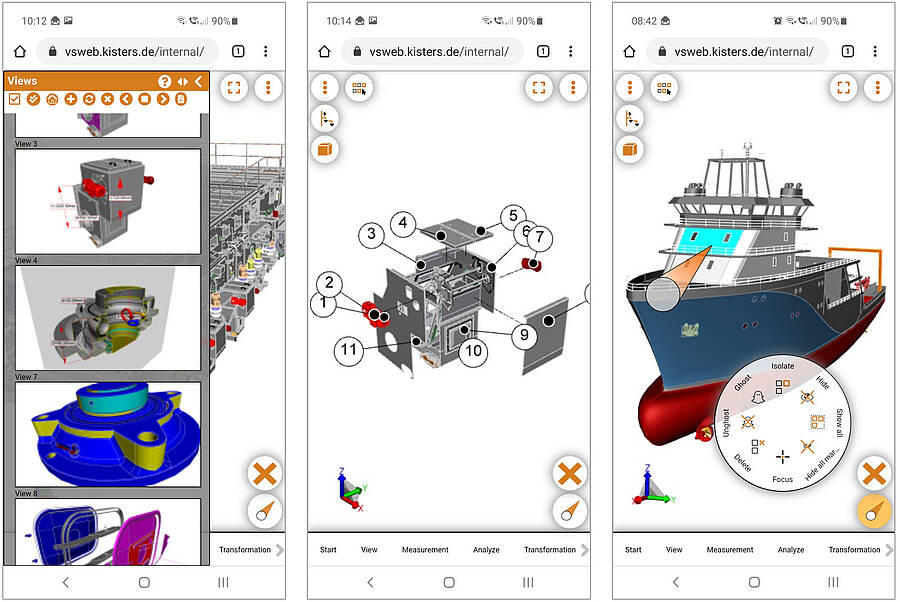

- La 3DViewStation peut être utilisée comme visionneuse Catia sur des ordinateurs de bureau, des ordinateurs portables de bureau, des tablettes, des SmartPhones et dans des environnements VR.
- La 3DViewStation peut être utilisée comme visualiseur CAO 3D et visualiseur CAO 2D autonome. Mais aussi intégré dans 3DExperience ou SmarTeam.
- Chargez des assemblages complexes tels que des hélicoptères complets en quelques secondes. Déterminez les objets qui vous intéressent et démarrez directement votre session Catia ("visual load to CAD") à partir de là.
- Partagez vos données CAO pour une révision au lieu de faire envoyer/télécharger des fichiers sensibles ou volumineux.
CATIA Viewer gratuit ?
Pourquoi payer pour des logiciels commerciaux alors qu'il existe des visionneuses gratuites ? Les fabricants de systèmes de CAO proposent souvent une licence CAO limitée comme visionneuse pour leurs propres fichiers. Mais il s'agit en fin de compte d'un logiciel de CAO avec lequel on ne peut pas construire.
De nombreux utilisateurs se contentent des produits gratuits et c'est tout à fait acceptable. Mais l'utilisation d'un système de CAO comme visualiseur présente aussi des inconvénients : l'utilisation n'est pas forcément intuitive et peut rapidement dépasser les capacités des utilisateurs sans expérience de CATIA V5, par exemple. Ce n'est pas le cas de la 3DViewStation. Même les utilisateurs inexpérimentés peuvent utiliser nos outils immédiatement et sans formation, et obtenir grâce à elle toutes les informations dont ils ont besoin pour faire leur travail.
En cas de doute, vous pouvez consulter notre tutoriel dans le centre d'aide ou visionner des vidéos sur notre site web, par exemple dans le BLOG ou sur notre chaîne YouTube. En tant que fournisseur de logiciels commerciaux, nous fournissons également à nos clients une assistance par e-mail, téléphone et partage de bureau.
PMI, informations de fabrication, remplacement des plans
Dans de nombreux processus commerciaux, le document juridiquement contraignant est encore le dessin. Elle possède un cadre et une légende contenant de nombreuses informations sur le créateur, l'état de modification, la version, le statut de validation, la date de création et de modification. Elle comporte généralement une série de coupes détaillées, avec des cotes, des tolérances, des états de surface, voire une nomenclature ou des textes libres. Pour les produits plus anciens en particulier, il existe encore des dessins numérisés dans l'industrie manufacturière, parfois même sur papier.
Que faire de l'ancienne information 2D à l'ère de 3D Master ?
les systèmes de CAO 3D existent depuis des décennies maintenant. Une fois de plus, l'industrie aéronautique a été à la pointe. Ce qui a commencé dans les départements informatiques de certains fabricants existe aujourd'hui sous la forme de fabricants indépendants de systèmes de CAO. Au début, on s'est longtemps focalisé sur la géométrie pure et les thèmes de construction. A la fin du processus de conception 3D, un dessin 2D a été généré.
C'était et c'est encore souvent un processus laborieux et interactif qui doit malheureusement être effectué après chaque modification en 3D. Et les changements sont monnaie courante dans l'industrie manufacturière.
Comme cela était très inefficace et annulait de nombreux avantages de la conception 3D, tout en ralentissant considérablement les processus en aval, un concept a été recherché, souvent appelé aujourd'hui "3D Master". Pourquoi ne pas intégrer dans le modèle 3D toutes les informations qui se trouvaient auparavant sur le dessin 2D ? C'est ainsi qu'est né le PMI, Product Manufacturing Information, information sur la fabrication.
PMI, Product Manufacturing Information, informations de fabrication
Aujourd'hui, CATIA V5 permet d'ajouter des annotations 3D aux modèles 3D. Il peut s'agir de dimensions ou de tolérances. Il est possible de créer des vues qui ne montrent que des parties d'un assemblage, avec une position de caméra spécifique. Ou des vues d'un composant dans lesquelles seules certaines annotations sont affichées pour certaines vues ISO. Ou des coupes prédéfinies dans une position donnée, avec un réglage de caméra fixe.
Les géométries et les objets peuvent désormais avoir des attributs qui donnent des informations sur le créateur, la dernière modification et le statut de validation, même un ID ERP peut être enregistré. Les textes libres peuvent être placés dans l'espace 3D sous forme de "billboards". Toutes ces mesures ont permis de réduire avec succès l'utilisation du dessin 2D. Les grands groupes y renoncent aujourd'hui complètement et, en combinaison avec l'archivage de données 3D sous forme de données STEP par exemple, ils se voient également du côté de la sécurité juridique.
Des fonctionnalités riches pour votre Viewer CATIA
La visionneuse 3D Kisters 3DViewStatiuon est beaucoup plus rapide à charger et beaucoup plus facile à utiliser que CATIA lui-même. Nous pouvons par exemple non seulement visualiser des fichiers CATIA V5, mais aussi mettre à disposition de nombreuses autres fonctions. Par exemple, la plupart des utilisateurs souhaitent simplement visualiser, zoomer, mesurer et obtenir les PMI Views d'un CatPart ou d'un CatProduct.
Certains trouvent que les comparaisons sont importantes ou qu'il est possible d'ajouter ses propres remarques sous forme de balises ou d'annotations. Mais la 3DViewStation de Kisters, avec ses modules d'analyse avancée 3D, de reconnaissance des formes et de protection IP (protection du savoir-faire, protection des données pour la CAO), est bien plus performante que ne l'espéraient de nombreux clients. L'analyse Clash et Clearance (analyse des collisions et des distances avec des bandes de distance) fait de notre 3DViewStation un outil de maquette numérique (DMU) très recherché.
La fonction Split, l'analyse de l'épaisseur de paroi et des pentes de démoulage ne sont pas seulement populaires auprès des fonderies, des modélistes et des moulistes en raison de la simplicité d'utilisation caractéristique de la 3DViewStation. Ils sont également beaucoup moins chers que les modules CATIA comparables. Avec notre option TechDoc, la 3DViewStation est volontiers utilisée comme système auteur pour la création de manuels d'entretien et de maintenance, une alternative à 3DVIA Composer.
Et toutes ces fonctionnalités ont été développées en étroite collaboration avec nos clients finaux afin de s'assurer qu'elles répondent aux besoins du monde réel.
Fonctions de visualisation standard ou tout aussi avancées & Digital Mock Up (DMU)
En effet, en tant que visionneuse CATIA pour vos modèles, 3DViewStaiton possède un nombre de 180+ fonctions disponibles dans les différents packages. Entièrement adapté à vos besoins.
Fonctions typiques pour les représentations ou pour l'édition dont 70% des utilisateurs ont généralement besoin :
- Zoomer / Tourner / Pousser
- Afficher / masquer
- Mesures
- Coupures
- comparaison graphique
- Changements de couleur et de transparence
- Déplacer et faire pivoter des objets
- Recherche et filtrage par nom d'objet, type d'objet, couleur, contenu de l'annotation / PMI, nom d'attribut & valeur
- Sélection graphique par picking, cadre de sélection, boîte de sélection / sphère ou distance linéaire, couleur
- et bien d'autres choses encore.
Élargi :
- Prise en charge des MBD / PMI, des vues PMI, des annotations PMI
- Manipulation de fichiers CAO 3D et enregistrement de votre travail dans des vues

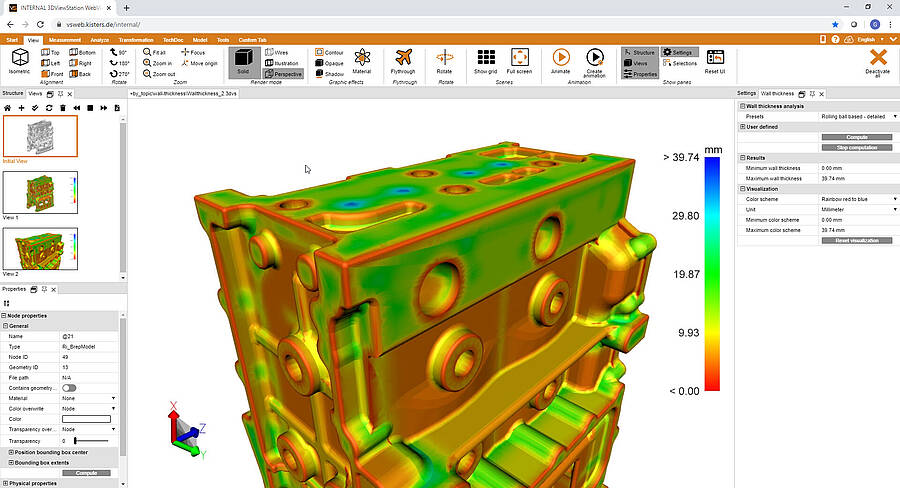

- Analyse des épaisseurs de paroi
- Analyse d'angles de dépouille
- Analyse de contre-dépouille

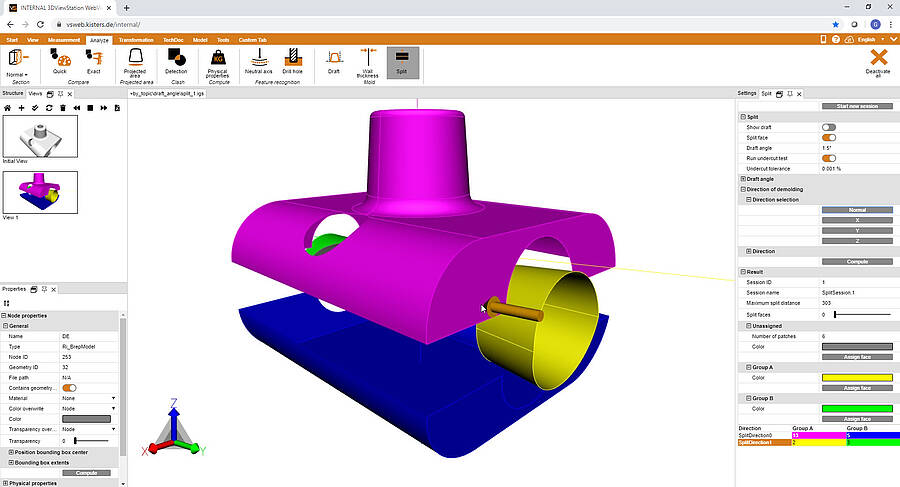

- Fonction de division
- Analyse de la courbure

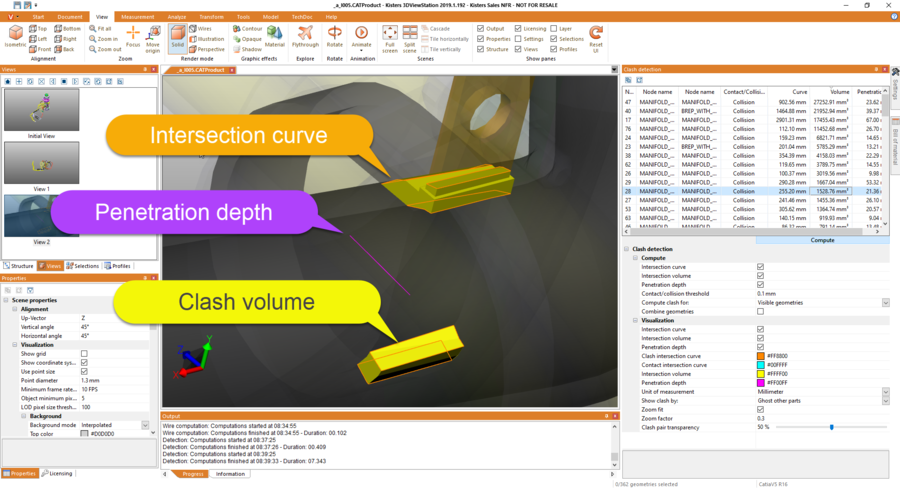

- Analyse des collisions et des distances (Clash & Clearance)
- Analyse de la bande de distance
- Création de systèmes de coordonnées
- et bien d'autres choses encore.

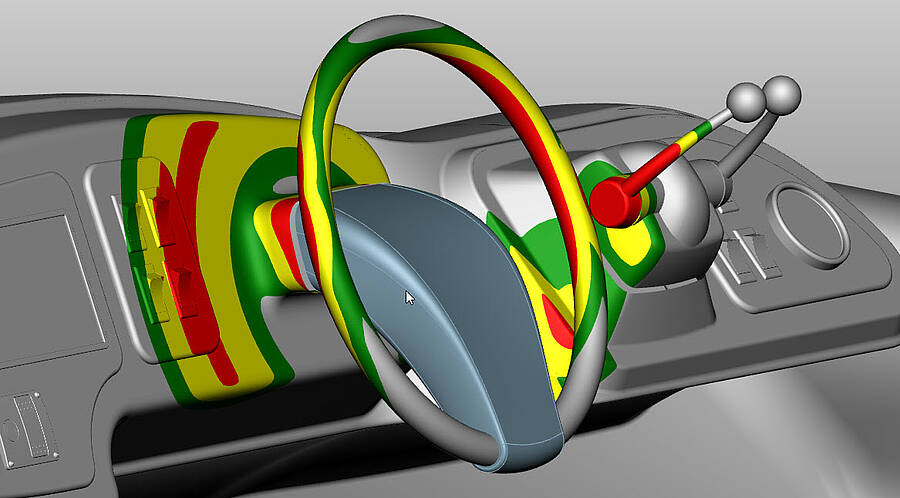

Un exemple pratique d'utilisation des fonctions d'analyse de distance et de bande passante
Les services de conception doivent prendre des décisions sur le processus de fabrication à un stade précoce, sur la base de données CAO. Si les distances importantes pour la sécurité entre deux composants ne sont pas correctement respectées, cela peut avoir de graves conséquences.
Les erreurs découvertes après la phase de développement entraînent souvent des corrections complexes et des coûts élevés. La fonction d'analyse de bande permet à l'utilisateur d'identifier en un seul clic les distances critiques entre les différents composants ou sous-ensembles. Les composants sont alors mis en évidence par des couleurs selon des valeurs de distance définies au préalable.
Vous trouverez le billet de blog complet à ce sujet ici :
Obtenez 3DViewStation maintenant ! Essayez-le maintenant gratuitement et sans engagement !
Pourquoi attendre ? Contactez-nous dès aujourd'hui et laissez-nous vous expliquer les avantages de la 3DViewStation en tant que visionneuse CATIA pour ordinateurs de bureau ou en tant que visionneuse CATIA en ligne par téléphone. Nous nous rencontrons également volontiers par WebMeeting et sur place dans vos locaux ou lors de salons et de conférences d'utilisateurs en Allemagne, en Europe, aux États-Unis et en Asie.
En cliquant sur le bouton de téléchargement, vous pouvez également télécharger une version d'essai pour votre PC de bureau et tester la 3DviewStation de Kisters en toute tranquillité avec vos données. Si vous êtes plutôt intéressé par une visionneuse en ligne, par exemple CATIA V5, vous pouvez également tester à tout moment la visionneuse Web 3DViewStation - bien entendu en ligne, sans aucune installation.
Il suffit de s'inscrire et de consulter et d'analyser des exemples publics ou de télécharger vos propres données CATIA, d'autres CAO, des dessins ou des données Office. Vous pouvez déterminer si ces fichiers CAO doivent être accessibles au public ou si vous souhaitez les placer dans un espace privé.
30 ans d'expérience dans la visionneuse CAO
Que ce soit en tant que visualiseur CAO d'entreprise, visualiseur CAO 3D ou visualiseur CATIA hors ligne ou en ligne, nous avons la bonne solution pour vous. Depuis plus de 30 ans, nous proposons des solutions de visionneuses pour l'industrie manufacturière, initialement des visionneuses pour les standards industriels et les formats normalisés tels que TIFF, CALS, JPEG, puis pour les produits Autodesk en plein essor avec DWG, DXF, DWF et PDF.
Ensuite, l'ère de la 3D a commencé et c'est ainsi qu'aujourd'hui, avec la 3DViewStation, nous soutenons justement les systèmes de CAO haut de gamme avec principalement CATIA, Siemens NX (anciennement UGS) et Creo (anciennement Pro/Engineer). Pour les visionneuses basées sur le web, JAVA n'a été utilisé que brièvement. Aujourd'hui, les solutions HTML5 basées sur un navigateur, comme la WebViewer de la 3DViewStation, se sont imposées sans aucune installation client – pour les PC, les ordinateurs portables, les tablettes et les smartphones. Nos visionneuses CATIA sont devenues depuis longtemps un élément important d'applications plus complexes telles que les systèmes PLM 3DExperience et SmarTeam.
Mais on peut tout aussi bien les trouver en ligne sous forme de visionneuse dans les configurateurs de produits et les solutions d'après-vente comme les catalogues de pièces détachées. Enfin, nous vous invitons à vous inscrire à notre newsletter afin de recevoir de temps en temps des informations sur nos nouveautés.
