Integración de 3DViewStation para software de contacto

Aproveche todas las ventajas de la Kisters 3DViewStation en combinación con la base de datos CIM PLM

La solución de visualización estándar, 3D Connect del Contact Software, es suficiente para algunos usuarios. Pero es adecuado el uso de 3DViewStation en caso de tamaños habituales de componentes o cuando se requieren más funciones interactivas. Solamente el sistema 3DViewStation cumple con sus expectativas de velocidad, funcionalidad e intuitividad. Gracias a este sistema, cada participante del proceso puede cargar y analizar rápidamente los datos CAD o prepararlos para una reunión y trabajar con eficiencia. Aprenda cómo la solución de visualización correcta puede ayudarle a colaborar de forma más eficaz y a reducir los costes sin sacrificar la calidad, el rendimiento o el tiempo.

Ventajas para usuarios

  • Visualización en línea y fuera de línea
  • Visualización de alto rendimiento para diversos datos CAD 3D y dibujos 2D, imágenes y documentos de oficina
  • Cargue los conjuntos más complejos en formato 3DVS en segundos
  • Más de 180 funciones interactivas
  • El mejor software de su clase, utilizado en todo el mundo, desarrollado en Alemania
  • Uso del flujo de actividad de los contactos
  • Funcionamiento intuitivo
  • Ideal para usuarios que no son ingenieros

Ventajas para responsables

  • Solución perfecta para usuarios con datos CAD nativos y/o complejos
  • Ideal para usuarios exigentes con funcionalidades avanzadas.
  • Alternativa rápida a la visualización estándar
  • Trabajo claramente más eficiente
  • No es necesaria la formación
  • Usuarios más satisfechos
  • Control de gastos: Modelos de licencias simultáneas disponibles

Para los usuarios especializados con requisitos especiales (por ejemplo, en el ámbito del análisis del grosor de las paredes y para el funcionamiento fuera de línea), Contact Software ofrece una solución integrada que consiste en Kisters 3DViewStation y mantiene la integración de 3D Connect en el mundo de Contact Elements y la base de datos CIM.

La 3DViewStation de Kisters amplía la cartera de productos de 3D Connect y permite además realizar tareas de análisis especiales para los especialistas del sector del desarrollo. Ofrece funciones como amplios análisis de modelos 3D, funciones de autoría, así como el funcionamiento fuera de línea y la visualización de modelos 3D nativos.

3DViewStation integrada en la base de datos CIM

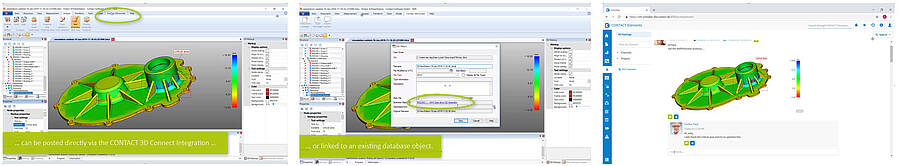

La visualización de escritorio de 3DViewStation se entrega con datos extraídos directamente de los elementos de contacto y de bases de datos CIM. Las modificaciones o la información de acompañamiento pueden retroalimentarse al sistema de gestión de datos a través de la interfaz bidireccional. Las estructuras virtuales de los productos pueden cargarse para su posterior análisis y los resultados se transfieren finalmente a la gestión de documentos o a los procesos de comunicación y toma de decisiones. Además, las instantáneas pueden publicarse y compartirse directamente desde el visualizador a través de la función del chat "Activity Stream". Aunque la versión de escritorio de 3DViewStation está integrada en la actualidad, la versión de WebViewer de 3DViewStation podría utilizarse online y offline gracias a sus funcionalidades prácticamente idénticas y APIs.

Varias empresas de la industria del automóvil, de la ingeniería de plantas y de la electrónica utilizan la 3DViewStation de Kisters junto con los elementos de contacto y la base de datos CIM. Las extensiones permiten visualizar la información sobre las configuraciones de los productos desde el PLM o el ERP con la 3DViewStation.

Visualización de alto rendimiento para la base de datos CIM

Los productos desarrollados en CAD tienden a ser cada vez más complejos y, por tanto, más lentos de procesar. Esto no es sólo un problema para los propios sistemas CAD, sino también para todos los implicados y su software en los procesos posteriores. No basta con exigir un hardware más potente, más CPUs / núcleos, más memoria, ordenadores más rápidos. La respuesta está en el manejo inteligente de los volúmenes de datos. La 3DViewStation es una familia de productos que puede integrarse en una plataforma PDM, PLM o g-PLM. Para los conjuntos CAD de complejidad moderada, podemos procesar los datos de forma nativa, es decir, directamente, con gran rapidez. Si el tiempo de carga es mayor, recomendamos convertir los datos CAD a nuestro propio formato 3DVS, ligero y extremadamente rápido. Esta conversión no sólo debe tener lugar cuando se accede a los datos CAD para su visualización, sino ya cuando se registran en la base de datos CIM. Es decir, después de la creación inicial o después de una modificación. Para ello, nuestra herramienta por lotes KAS puede conectarse al servidor de conversión de contactos. A partir de ahora, cargamos conjuntos con más de 100.000 componentes en 1 segundo. Actualmente, una nave con 10 millones de componentes se carga en 15 segundos. Pero estamos trabajando para reducir aún más estos tiempos.

Muchas funciones estándar para las necesidades diarias

Por desgracia, la carga rápida no es suficiente. Los usuarios de los distintos procesos suelen tener requisitos muy diferentes para la visualización. Pero también hay aspectos comunes, como la medición, el dimensionamiento, el corte. O la selección de una parte de los objetos mediante un solo clic o varios (picking inteligente), marcos de selección, o búsqueda y filtrado por nombre, color, atributo, por nombrar sólo algunos. Las comparaciones geométricas pueden utilizarse para identificar las diferencias entre versiones o variantes de componentes o conjuntos. Durante la comparación permitimos que se corte y se mida al mismo tiempo. Incluso en el sistema estándar, le permitimos crear vistas, por ejemplo, para preparar una reunión o para iniciar un cambio. Se puede utilizar una serie de vistas para definir una secuencia de montaje para un componente.

Funciones avanzadas hasta el Digital Mock up (DMU)

Pero también ofrecemos otras funciones avanzadas que van más allá de lo estándar. Estas funciones son un poco más exigentes en cuanto a la orientación del usuario y requieren cierta experiencia en su producto digital y en la investigación que desea realizar y con qué interés. Los clientes de los sectores del moldeo por inyección de plástico, las fundiciones de metal, los fabricantes de modelos y moldes, así como los fabricantes de herramientas son grandes grupos de usuarios de la 3DViewStation. Aquí cubrimos varios procesos. El compañero de ventas recibe los datos CAD nativos para su cálculo de la oferta. Tiene que medir, calcular volúmenes, hacer anotaciones en 3D en el modelo.

Análisis del grosor de la pared, división, ángulos de tiro, socavones

Gracias al análisis del espesor de la pared, puede identificar las zonas críticas, por ejemplo, demasiado delgadas, en el modelo CAD. Si la empresa recibe el pedido, debe poder comparar los datos CAD enviados con el original. Otro colega quiere determinar la complejidad del molde y la herramienta necesaria para la producción. Utilizando un análisis de ángulos de tiro, puede llevar a cabo las investigaciones iniciales e identificar los socavones problemáticos. Utiliza nuestra función de división para separar las superficies de la forma requerida. Ahora puede ver cuántos deslizamientos necesitará su herramienta para volver a desmoldar el componente.

Investigaciones de Choque y Despeje

Sin embargo, con la 3DViewStation también se pueden llevar a cabo exámenes de choque y despeje. De este modo, el jefe de proyecto responsable puede identificar las áreas problemáticas de un conjunto mucho antes de que sea fabricado, ya sea por él mismo o en el estado instalado. Primero puede hacer que los examinen y los clasifiquen según la colisión o el contacto. Otros cálculos determinan el contorno o el volumen de la colisión y también la profundidad de la penetración. Esto indica el camino más corto necesario para cancelar la colisión. El análisis del espacio libre, por otro lado, ilustra si se pueden mantener ciertas distancias. Esto se consigue mediante bandas de distancia de colores. Este tipo de investigaciones se realizan a menudo para los sistemas de escape de los vehículos, las tuberías de los edificios, las consideraciones ergonómicas de las cabinas, las distancias dentro de una célula robotizada, etc. No dude en seguir visitando nuestro BLOG para estar al tanto de las últimas novedades.

3DViewStation para el IoT

Sin embargo, la 3DViewStation también se utiliza en el entorno del IoT. Es bastante fácil localizar un sensor dentro de un modelo 3D que esté dando problemas. Para ello, el sensor puede resaltarse en color, el resto del modelo sólo puede mostrarse como un contorno (fantasma) y, si es necesario, se puede ampliar el sensor. Por supuesto, todo esto ocurre automáticamente, controlado a través de nuestras API. Haciendo clic en el sensor, se pueden recuperar los datos en directo o visualizar los datos históricos, por ejemplo. También se puede llamar a un manual de mantenimiento o reparación con un clic. Dado que la 3DViewStation también funciona en los teléfonos inteligentes sin necesidad de instalación local y sin datos locales, en caso de avería se puede avisar a un técnico de servicio, que puede ver en su teléfono inteligente o tableta cuál es el problema y si es posible una reparación con las piezas de repuesto disponibles antes de desplazarse al cliente.
