제품 구성 도구를 위한 시각화
3DViewStation을 활용하여 제품 구성 도구에 강력한 3D 시각화 기능을 적용해 보세요.
웹 기반 구성 도구를 운영하고 계시거나, CPQ(Cost/Price/Quote) 솔루션 제조업체이신가요? 귀사의 솔루션은 구성 대상 제품에 대한 모든 정보를 파악하고 있으며, 구성 규칙과 구성 요소 가격을 알고 있고, 관련 형상 데이터에도 접근할 수 있지만, 강력한 시각화 기능이 부족하신가요? 이 경우 Kisters 3DViewStation WebViewer 버전이 도움이 됩니다. PLM 시스템 내에서 제품 구성을 수행하거나, 미리 정의된 제품 변형(대개 매트릭스 형태로 제공됨)을 단순히 시각화하고자 하는 경우, 데스크톱용 3DViewStation, 웹 뷰어 버전 또는 VR 에디션 을 고려해 볼 수 있습니다. 최종 결과물로는 100% BOM, 3D 모델 및/또는 2D 도면이 포함될 수 있습니다. 고객들은 이 소프트웨어를 통해 제품이 어떻게 보일지 매우 빠르게 확인할 수 있으며, 이를 통해 제조사와 더 쉽게 연락할 수 있게 됩니다. 반면 기업들은 영업 부서를 지원함으로써, 영업팀이 고객에게 딱 맞는 견적을 훨씬 수월하게 작성할 수 있도록 돕습니다.
장점...
... 사용자를 위해
- 매우 복잡한 제품도 한눈에 파악 가능 소재 표현 지원으로 구현된 고품질 시각화 간편한 조작
... 개발자를 위해
- 제품 구성에 필요한 모든 접근 방식을 구현할 수 있습니다 – 150% 모델에만 국한되지 않음 통합을 신속하게 구현할 수 있습니다 SDK가 필요하지 않아 몇 줄의 프로그래밍 코드만으로도 충분합니다 데스크톱, 웹/모바일 및 VR 간 전환 시 최소한의 조정만 필요합니다 전문 컨설팅 팀이 모든 통합 관련 문의 사항을 지원합니다
... 의사결정권자를 위한
- 디지털 트윈의 기반이 되는 100% 정확한 BOM 다양한 보안 기능으로 귀사의 노하우를 보호 최종 고객과 내부 사용자를 위한 맞춤형 클라이언트 구성 가능 3D 및 2D 결과물을 모두 지원하는 단일 솔루션 다양한 자동화 기능 교육 불필요 클라이언트 설치 불필요 (WebViewer 사용 시)
다음은 제품 구성과 관련하여 몇 가지 장점입니다:
- 더 설득력 있는 비즈니스 활동, 고객과의 신속한 소통, 더 많은 견적 요청, 간편한 견적 작성, 매출 증대.
- 이 시각화 기능은 매우 빠르며, 1초 이내에 구성 변경 사항을 표시하고, 클라우드 또는 자체 인프라에서 실행됩니다.
- 지오메트리는 실시간으로 불러오고, 배치하며, 크기를 조정합니다. 즉, 150% 크기의 모델을 단순히 축소하는 것이 아닙니다.
- 실행 시 선택 매트릭스를 통해 100%로 축소되는 150% 모델을 사용하는 것도 가능합니다.
- 저희는 아름다운 소재와 환경 이미지(2D 또는 360도 이미지, 3D 스카이박스)를 실시간으로 활용하는 것을 지원합니다.
- 3DViewStation WebViewer 는 10만 개에 달하는 부품으로 구성된 완전한 제품도 브라우저에서 단 몇 초 만에 표시할 수 있습니다.
- 팻 클라이언트 환경이나 CAD 데이터 편집용 저작 시스템으로는 3DViewStation 데스크톱 버전 이 자주 사용됩니다.
- 구성된 3D 모델에서 자동으로 생성되는 2D 도면 파생물을 제공할 수 있게 됩니다.
- 3DViewStation은 귀하의 노하우(IP, 지적 재산권)를 보호하는 데도움을 드립니다:
- 브라우저에서 렌더링 할 때는 서버에서 클라이언트로 3D 오브젝트를 전혀 전송하지 않습니다. 3D 데이터를 너무 쉽게 가져올 수 있다.
- 3DViewStation은 특정 부품이나 전체 3D 모델이 절단 되는 것을 방지할 수 있습니다.
- 내부 부품을 자동으로 제거할 수 있습니다.
- 만약 BREP 데이터를 외부 참여자에게 전달해야 하는 경우: 3DViewStation은 기하학적 구조를 변경할 수 있는데, 이러한 변경 사항은 육안으로는 거의 식별할 수 없으면서도 결과물은 생산에 사용할 수 없게 만들어(이로써 불법 복제 및 표절을 방지합니다).
- 더 설득력 있는 비즈니스 활동, 고객과의 신속한 소통, 더 많은 견적 요청, 간편한 견적 작성, 매출 증대.
- 이 시각화 기능은 매우 빠르며, 1초 이내에 구성 변경 사항을 표시하고, 클라우드 또는 자체 인프라에서 실행됩니다.
- 지오메트리는 실시간으로 불러오고, 배치하며, 크기를 조정합니다. 즉, 150% 크기의 모델을 단순히 축소하는 것이 아닙니다.
- 실행 시 선택 매트릭스를 통해 100%로 축소되는 150% 모델을 사용하는 것도 가능합니다.
- 저희는 아름다운 소재와 환경 이미지(2D 또는 360도 이미지, 3D 스카이박스)를 실시간으로 활용하는 것을 지원합니다.
- 3DViewStation WebViewer 는 10만 개에 달하는 부품으로 구성된 완전한 제품도 브라우저에서 단 몇 초 만에 표시할 수 있습니다.
- 팻 클라이언트 환경이나 CAD 데이터 편집용 저작 시스템으로는 3DViewStation 데스크톱 버전 이 자주 사용됩니다.
- 구성된 3D 모델에서 자동으로 생성되는 2D 도면 파생물을 제공할 수 있게 됩니다.
- 3DViewStation은 귀하의 노하우(IP, 지적 재산권)를 보호하는 데도움을 드립니다:
- 브라우저에서 렌더링 할 때는 서버에서 클라이언트로 3D 오브젝트를 전혀 전송하지 않습니다. 3D 데이터를 너무 쉽게 가져올 수 있다.
- 3DViewStation은 특정 부품이나 전체 3D 모델이 절단 되는 것을 방지할 수 있습니다.
- 내부 부품을 자동으로 제거할 수 있습니다.
- 만약 BREP 데이터를 외부 참여자에게 전달해야 하는 경우: 3DViewStation은 기하학적 구조를 변경할 수 있는데, 이러한 변경 사항은 육안으로는 거의 식별할 수 없으면서도 결과물은 생산에 사용할 수 없게 만들어(이로써 불법 복제 및 표절을 방지합니다).
We would be happy to advise you
Sales Germany
+49 2408 9385 517
Sales USA
+1 916 723 1441
프로젝트 세부 사항
3DViewStation은 이미 현재도 구성 가능한 트럭 엔진, 완성된 트럭, 헬리콥터 전체, 산업용 공조 시스템, 전기 부품 등을 시각화하는 데 활용되고 있습니다. 특수 구성 도구에 통합되어 있을 뿐만 아니라 PLM 또는 ERP 시스템과도 연동되며, 유한회사부터 대기업에 이르기까지 폭넓게 활용됩니다.
3DViewStation은 이미 현재도 구성 가능한 트럭 엔진, 완성된 트럭, 헬리콥터 전체, 산업용 공조 시스템, 전기 부품 등을 시각화하는 데 활용되고 있습니다. 특수 구성 도구에 통합되어 있을 뿐만 아니라 PLM 또는 ERP 시스템과도 연동되며, 유한회사부터 대기업에 이르기까지 폭넓게 활용됩니다.
문제는:
Deutz는 매우 다양한 사양의 트럭 엔진을 생산합니다. 15,000개가 넘는 부품으로 수백만 가지의 서로 다른 엔진을 제작할 수 있습니다. 모든 가능한 변형을 기존의 CAD 기법으로는 사전에 완벽하게 정의할 수 없습니다. 또 다른 문제는 NX CAD 시스템이 완전히 구성이 완료된 엔진을 불러올 수조차 없었다는 점이었다. 또한 해당 기업들에게는 주문한 엔진에 대한 중립적인 (STEP) 모델을 제공할 수 없었다. 따라서 영업팀이 고객을 설득하고, 견적을 작성하며, 적절한 가격을 책정할 수 있는 다른 해결책을 찾아야 했습니다.
해결책:
부품들은 한 번만 준비하면 모터에서 제 위치를 ‘스스로 찾아’ 제자리에 고정됩니다. 따라서 구성 과정에서 사용될 모든 하위 어셈블리를 등록하기만 하면 됩니다. 뷰어에 로드되는 즉시, 지능형 알고리즘이 이미지를 올바른 위치에 배치합니다. CAD 시스템에서는 한 번도 그런 일이 없었습니다. Deutz에서는 다양한 3DViewStation 제품 버전을 함께 사용하고 있습니다: 준비 단계에서는 데스크톱 버전을, 자동화에는 당사의 배치 도구 KAS를, 웹 환경에서는 3DViewStation 웹 뷰어 버전을 사용합니다.
장점:
설정 과정에서 고객은 향후 적용될 모터를 즉시 확인하고 필요한 경우 변경 사항을 적용할 수 있습니다. 이 뷰어는 나사 하나까지 세밀하게 표현된 완성된 엔진 모델에서도 매우 빠르게 작동하여, Deutz는 이를 통해 고객들에게 깊은 인상을 남기고 있습니다. 주문 후 고객에게는 관련 형상은 원본 그대로 유지되고, 그 외의 부분은 필요에 따라 제거되거나 단순화되어 용량이 축소된 STEP 파일이 제공됩니다. Deutz는 컨피규레이터를 도입함으로써 견적 작성에 드는 노력을 대폭 줄이고, 가격 산정을 간소화하며 매출을 최적화했습니다. 부수적인 효과로, 처음부터 완전한 부품 명세서가 마련되는데, 이는 생산에 있어 중요한 요소입니다. 또한 이 구성 결과는 예비 부품 관리의 기초가 되며, 이 분야에서도 3DViewStation이 CAD 뷰어로 사용됩니다.
문제는 다음과 같습니다:
플라크트는 용도에 따라 다양한 구성 요소로 이루어진 산업용 공조 시스템을 제조합니다. 이러한 구성 요소들은 건물 내 특정 위치에 서로 결합되어 설치되어야 합니다. 이러한 고객 맞춤형으로 구성된 어셈블리를 바탕으로, 견적서 작성에 필요한 법적 효력이 있는 고품질 2D 도면을 생성한 후, 여기에 미리보기 이미지와 3D 모델을 추가해야 합니다.
플라크트는 우리에게 연락하기 전부터 이미 대안적인 해결책을 모색하는 데 많은 비용을 투자해 왔습니다.
해결책:
당시 3DViewStation은 Fläkt가 필요로 하는 3D 관련 기능을 모두 갖추고 있었습니다. 다양한 CAD 시스템에서 3D CAD 데이터를 가져올 수 있는 여러 CAD 인터페이스, 빠른 그래픽 성능, 구성 요소를 불러오고 정확한 위치에 배치하는 데 필요한 API(프로그래밍 인터페이스), 그리고 3D 치수 표시 기능 등이 바로 그것입니다. 이 프로젝트의 일환으로, 3D 모델을 기반으로 2D 도면을 출력하는 기본 기능을 대폭 확장하고 처리 속도를 높였습니다. 구성기 애플리케이션 자체가 웹 기반이므로, 여기서는 3DViewStation WebViewer 버전이 사용됩니다.
장점:
다양한 자동화 기능과 수작업의 최소화 덕분에, Fläkt의 전체 견적 문서 작성 과정이 이제 더 빠르고 확실해졌습니다. 현재 매일 이 구성 도구를 사용하는 수천 명의 영업 사원들은 그 이후로 이전보다 훨씬 더 많은 에어컨을 판매하고 있습니다.
문제는 다음과 같습니다:
DAF는 트럭 구성 도구를 현대화하여, 기존에 사용되던 일반적인 트럭의 2D 이미지를 실제 구성된 트럭의 매력적이고 상호작용이 가능하며 실시간으로 렌더링되는 3D 모델로 대체할 수 있는 솔루션을 모색했습니다. 이를 위해 우선 CAD 시스템 제조사들을 찾아보았으나, 해결책을 찾지 못했습니다.
3D 시각화 외에도 STEP 및 JT 데이터도 내보낼 수 있어야 합니다. 하지만 여전히 2D CAD를 사용해야 하는 고객이 많기 때문에, 기존의 일반적인 2D 도면을 구성된 트럭의 3D 모델에서 도출한 정확한 2D 도면으로 대체해야 했습니다.
해결책:
오늘 그래픽 작업에는 Kisters 3DViewStation WebViewer 버전이 사용됩니다. 결정적인 요인은, 이 솔루션이 시장에서 유일하게 트럭 전체와 모든 부품을 클라우드에서 매우 빠르게 시각화할 수 있음을 입증할 수 있었다는 점이었다. 3DViewStation에는 이미 STEP 및 JT 형식으로 내보내기 기능이 있었습니다. 이 프로젝트의 일환으로, 머티리얼, 배경 이미지 및 스카이박스를 활용하여 “아름다운” 렌더링 효과를 구현했습니다. 2D 도면 출력 기능도 여러 뷰, 레이어 및 블록을 지원하도록 대대적으로 개선되었습니다. 당분간 마지막 확장 기능으로, 보이지 않는 오브젝트를 제거하고 지오메트리를 의도적으로 변형할 수 있는 ‘KnowHow Schutz Model’이 구현되었습니다. 이 솔루션은 현재 Azure 클라우드에서 운영되고 있으며, 여기에는 NX나 Creo의 원본 3D CAD 데이터가 업로드되지 않고, 테셀레이션과 BREP를 모두 포함할 수 있는 사전 변환된 3DVS 데이터만 업로드됩니다.
장점:
DAF는 현재 역대 최대 규모의 트럭 판매 실적을 기록하고 있으며, 새로운 구성 도구의 성과를 확실히 확인할 수 있었습니다. 모든 고객은 실시간으로 아름답게 렌더링된 트럭을 즐기고 있습니다. 특히 차체 제작사들(‘리지드’ 트럭 모델)은 이제 실제 트럭을 눈으로만 볼 수 있는 데 그치지 않는다는 점에 매우 만족해하고 있다. 이제 전용 접속을 통해 3D 모델에서 필요한 모든 치수를 직접 확인하거나, 구성한 트럭에 맞는 고품질의 2D 도면을 활용할 수 있습니다.
노하우 보호(IPP) 모듈은 모조품 생산을 줄여줌으로써 DAF가 정품 부품을 더 많이 판매할 수 있도록 합니다. 그리고 마침내 우리는 DAF와 함께 ‘올해의 디지털 혁신’ 상을 수상했습니다.
문제는:
레오나르도(아구스타 웨스트랜드)는 그동안 그래픽이 없는 제품 구성 도구를 사용해 왔습니다. 그 이유는, 한편으로는 충분히 빠르면서도 다른 한편으로는 방대하고 구성 과정에서 끊임없이 변화하는 데이터 양을 처리할 수 있는 기술적 해결책을 찾지 못했기 때문이었다. 이는 판매 과정에 큰 걸림돌이 되었습니다.
해결책:

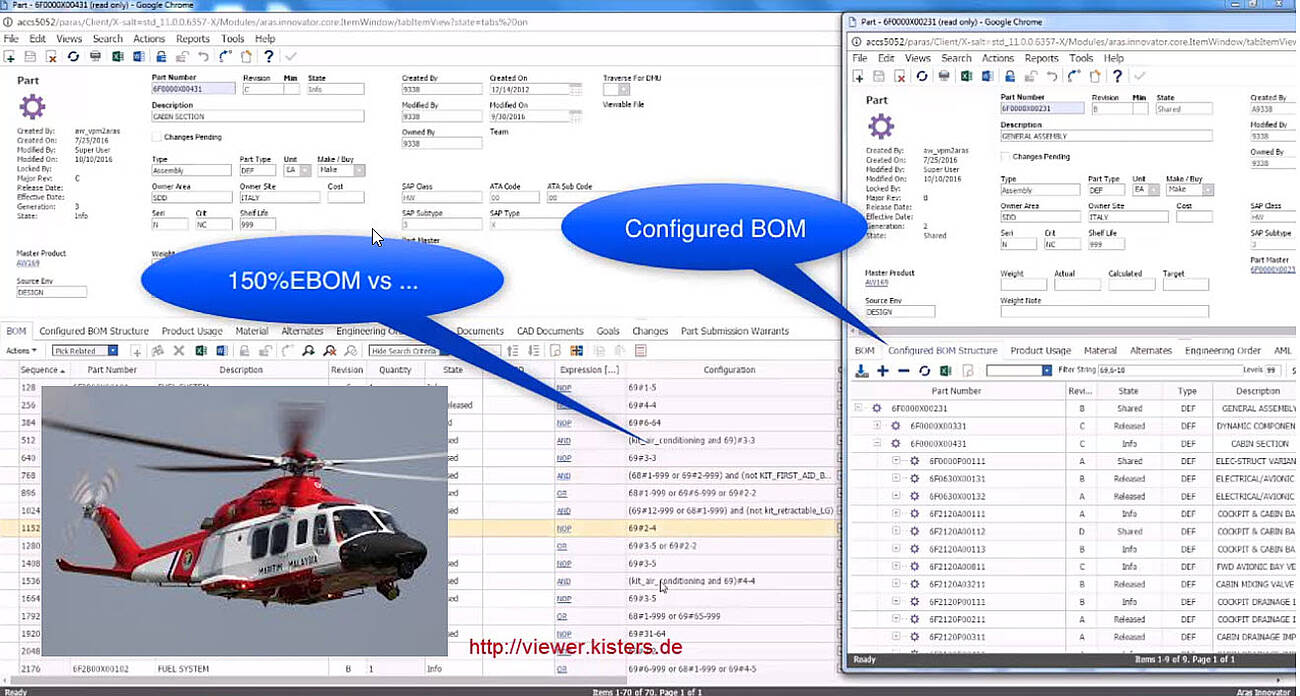

레오나르도는 Kisters 3DViewStation을 기반으로 한 3D 시각화 기능을 갖춘, Aras PLM에 통합된 구성 관리 시스템으로 기존 컨피규레이터를 대체했습니다.
장점:
우선, PLM 시스템 내에서 이미 후속 공정부터 생산에 이르기까지 100% BOM(부품표)이 확정됩니다. 또한 PLM 사용자는 이제 수백만 개의 부품으로 구성된 헬리콥터 전체를 언제든지 몇 초 만에 직접 시각화할 수 있습니다. 이로써 3DViewStation은 레오나르도의 카티아(Catia) 데이터를 위한 가장 중요한 3D CAD 뷰어가 되었습니다. 이제 고객들은 자신의 헬리콥터가 어떻게 생겼는지 바로 확인할 수 있습니다. 이 방법이 훨씬 더 설득력이 있으며 매출 증대로 이어집니다.
부수적인 효과로, 이제 헬리콥터 전체의 맥락에서든, 아니면 하위 어셈블리의 일부 영역에서만이라도 검토 및 분석을 수행할 수 있게 되었습니다. 또한 새로운 기능을 통해 PLM 시스템에서 3D 뷰어 내 헬리콥터의 특정 영역을 선택하고, 이렇게 선택된 데이터를 CAD 시스템인 Catia로 전송하여 편집할 수 있게 되었습니다.
문제는 다음과 같습니다:
전기 부품 제조업체인 Kostal은 모든 사용자가 CAD 어셈블리에 접근할 때 표준 구성뿐만 아니라 모든 구성을 3D 뷰어에서 즉시 확인할 수 있도록 하고자 했습니다. 이 기능은 구현이 간편하고 직관적으로 사용할 수 있어야 했는데, 이는 주로 CAD나 PLM을 사용하지 않는 사용자들이 주 대상이기 때문입니다.
해결책:
Kisters 3DViewStation 데스크톱 버전을 위한 플러그인이 개발되었으며, 이 플러그인은 3DViewStation의 사용자 인터페이스에 자연스럽게 통합됩니다. '3DViewStation Configuration Manager'라는 이 플러그인은 PLM 시스템의 CIM 데이터베이스에 정의된 모든 가능한 구성 정보가 저장된 XML 파일을 기반으로 작동합니다. Catia에서 생성된 이 3D CAD 모델은 이른바 ‘150% 모델’로, 사용된 모든 부품의 집합을 올바른 위치와 배치를 포함하여 담고 있는 파일입니다. 구성 간 전환 시, 플러그인은 API 기능을 통해 3D CAD 뷰어에 선택된 구성에 해당하는 부품만 표시되고, 그 외의 모든 부품은 숨겨지도록 처리합니다.
장점:
PLM 시스템과 연동되지 않더라도, CAD 사용자가 아니더라도 누구나 어셈블리의 모든 구성을 시각화하고 필요 시 분석할 수 있는 빠르고 사용하기 쉬운 솔루션을 활용할 수 있습니다.
