품질 보증을 위한 시각화

품질 보증 소프트웨어에서 2D 및 3D 시각화를 위해 3DViewStation을 활용하십시오

제품의 품질을 보장하기 위해서는 고객에게 배송하기 전에 이를 점검해야 합니다. 제품 검사를 위해, 예를 들어 디지털 데이터를 수집하여 우선 데이터베이스에 저장하는 광학 방식이 사용됩니다. 예를 들어, 부품의 형상이 CAD 모델의 사양과 일치하는지, 각 측정 지점에서의 편차가 어느 정도인지, 그리고 요구되는 공차가 준수되었는지 등을 확인해야 합니다. 이를 위해서는 먼저 3D 스캐너 등을 사용하여 제작된 부품을 측정해야 합니다. 3D 그래프를 활용한 목표치와 실제치의 비교는 데이터 열을 나란히 비교하는 것보다 훨씬 효율적입니다. 아마도 광섬유와 카본으로 만들어진 매우 고가의 제품일지도 모릅니다. 이곳에서는 높은 강도를 확보하기 위해 섬유의 배향이 정확해야 합니다. 특정 영역에서 불과 몇 도의 미세한 편차만으로도 강성과 강도에 심각한 저하가 발생할 수 있습니다. 규정을 준수하기 위해 실무에서는 우선 고정밀 레이저 스캐너 등을 이용해 측정을 실시하고, 이후 3D 시각화를 통해 확인한 뒤 부품들을 접착하거나 경화 처리합니다.

더 나은 화질을 위한 3D 뷰어

따라서 생산을 지원하기 위해 기업들은 측정 결과를 단순히 수집, 관리 및 문서화할 뿐만 아니라, CAD 형상 위에 측정 결과를 직접 시각화할 수 있는 3D 그래픽 기능을 갖춘 소프트웨어를 개발했습니다. 이때 Kisters 3DViewStation이 사용됩니다. 이렇게 하면 측정값 목록을 정렬하고 분석하는 대신, 매우 빠르게 시각적인 정보를 파악할 수 있으며 결과를 훨씬 더 쉽고 빠르게 평가할 수 있습니다. 3D 모델에 측정값을 표시하기 위해, 프로그래밍 인터페이스를 통해 공간 내에 점과 다양한 3D 기호를 배치하고 정렬할 수 있습니다. 결과나 편차를 더욱 명확하게 강조하기 위해 아이콘의 크기와 색상을 변경할 수도 있습니다. 업계에서는 애플리케이션 자체는 물론 보고서에서도 활용할 수 있는 통합 시각화 기능을 제공하는 솔루션을 사용하고 있습니다.

새로운 소식: 측정값을 3D 모델과 연결하기

뉴스레터와 행사를 통해 Kisters는 기술 기업을 대상으로 CAQ/QA/QS 전문 개발 서비스를 제공하는 관련 연구 기관들과 일찍부터 접촉해 왔습니다. 이를 통해 우리는 지금까지 자사의 기술을 활용해 영상 처리 분야를 3D 영역으로 확장하는 데 기여한 수많은 프로젝트를 되돌아볼 수 있게 되었습니다. 대부분 다운로드로 시작되어 처음에는 당사의 지원팀이나 컨설팅 부서가 담당하던 일이, 머지않아 국내외 경영진의 주요 의제로 떠올랐습니다. 우리는 기계의 센서에서 전송되는 특정 데이터를 기반으로 발생할 수 있는 서비스의 자동화 가능성을 입증한 것을 출발점으로 삼았습니다. 이와 관련하여 HMI(인간-기계 인터페이스)용 3D 그래픽에 대한 별도 페이지도 참고하시기 바랍니다. 디지털 데이터를 3D 뷰어 시스템을 통해 3D 모델과 연동할 수 있다는 것은 효율성이 크게 향상된다는 것을 의미합니다. 완성된 제품에 대한 평가는 소규모 유한회사든 대규모 주식회사든 제조 기업에게 중요하며, 이를 통해 평가 과정이 훨씬 더 빠르고 동시에 더 정확해집니다.

3D 그래픽뿐만 아니라 2D 문서도 시각화합니다

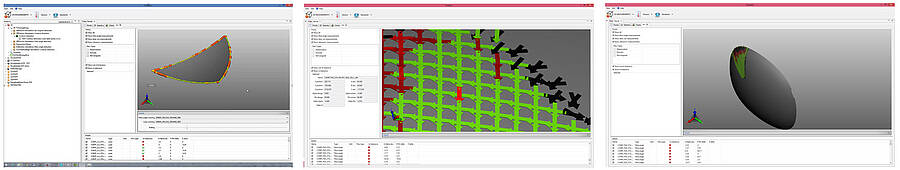

Kisters 3DViewStation은 오늘날 동종 업계 최고의 3D 뷰어 솔루션으로 널리 인정받고 있습니다. 하지만 이 프로그램은 PDF, DOCX, XLSX 등 일반적인 문서 형식뿐만 아니라 DWG, DXL, PDF, HPGL 등의 형식으로 제공되는 도면도 지원합니다. 이는 품질 보증(QS) 애플리케이션에서 큰 장점이 됩니다. 왜냐하면 단 하나의 뷰어만 통합하면 되기 때문이며, 데이터 형식마다 통합조차 불가능할 수도 있는 별도의 제품을 각각 도입할 필요가 없기 때문입니다. 강력한 API(응용 프로그래밍 인터페이스) 덕분에 몇 줄의 코드만으로 3D CAD 데이터를 표시할 수 있을 뿐만 아니라, 검사 결과를 형상 위에 중첩시켜 데이터를 보강할 수도 있습니다. 모든 개체는 클릭할 수 있으며, 클릭 후 원하는 작업을 수행할 수 있습니다. 예를 들어, 원본 3D 모델을 클릭하면 CAD 파일 정보가 표시되고, 3D 스캔 모델을 클릭하면 관련 메타데이터나 기타 정보가 표시됩니다. 구형, 색이 칠해진 화살표 또는 다른 기호로 표시된 검사 지점을 클릭하면 측정 결과 표의 해당 행이 강조 표시됩니다. 반대의 방식도 가능합니다. 측정값이 표시된 행을 클릭하면 도형상의 기호나 점이 강조 표시됩니다.

데스크톱 및 웹 통합을 간편하게

품질 보증용 애플리케이션의 3D 그래픽 구성 요소는 당사의 3DViewStation을 사용할 경우, ActiveX 컨트롤을 통해 제어되는 당사의 기존 팻 클라이언트인 데스크톱 버전일 수 있습니다. 3DViewStation은 로컬 설치 후, 주 애플리케이션 내에 내장된 형태로 실행되거나, 또는 별도의 사용자 인터페이스를 갖춘 독립형 애플리케이션으로 실행됩니다. 또한 당사의 3DViewStation VR 에디션을 통해 결과를 몰입감 있게 체험해 보실 수 있습니다. 이 기능 또한 API를 통해 제어할 수 있습니다. 하지만 요즘 출시되는 많은 최신 애플리케이션은 웹 기반이며, 자바나 기타 로컬에 설치해야 하는 구성 요소 없이 브라우저에서 바로 실행됩니다. 이 경우 클라이언트 측 설치가 전혀 필요 없는 HTML 5 뷰어인 3DViewStation WebViewer 버전을 사용할 수 있습니다. WebViewer는 사용자 설정을 단말기의 쿠키에 저장합니다. 여기서 뷰어의 제어는 WebViewer 서버의 백엔드를 통해 이루어집니다.

3DViewStation 포럼은 없지만 뉴스레터는 있습니다

3DViewStation을 뷰어로 사용하는 기업이 3,000곳이 넘음에도 불구하고, 아직까지 포럼은 개설되지 않았습니다. 하지만 3D CAD 그래픽 관련 최신 정보를 받아보시려면 저희 뉴스레터에 관심을 가져주시고, 개인정보 처리방침(쿠키 사용 관련 내용 포함)을 확인해 주시기 바랍니다. 이 뉴스레터를 통해 최신 소식을 전해드릴 뿐만 아니라, 제품군의 최신 버전과 당사의 비전에 대한 개요도 함께 제공해 드립니다. 저희 제품의 품질에 감명을 받으셨고, 3D 솔루션 분야에 열정을 쏟으며 시각화 팀의 일원으로 경력을 쌓고 싶으시다면, 이곳과 Kisters 홈페이지에서 채용 공고를 확인해 주시기 바랍니다.
